Vlastnosti
● Spoľahlivý výkon, bezpečné a jednoduché použitie
● Má ochranu proti skratu a ochranu proti prepólovaniu.
● Môže merať pretlak, absolútny tlak a tesniaci referenčný tlak.
● Dizajnové požiadavky ExiaⅡCT6 v súlade s národnou normou GB3836.4
Oblasti použitia
● Ropný, chemický a energetický priemysel
● Zásobovanie mesta vodou a hydrologický prieskum
● Príslušenstvo zariadení, hydraulika a iné priemyselné odvetvia
Univerzálny piezorezistívny snímač tlaku AI-TE je piezorezistívny tlakový vysielač vyvinutý a vyrobený našou spoločnosťou. Dokáže nastaviť nulový bod a výstup v plnom rozsahu. Používa piezorezistívny tlakový snímač s vysokou stabilitou a spoľahlivosťou, ako aj vysokovýkonný obvod špecifický pre vysielač, výsledkom čoho je stabilný a spoľahlivý celkový výkon.
Produkty sa široko používajú pri detekcii a kontrole tlaku tekutín v odvetviach, ako je ropa, chemický priemysel, energetika, hydrológia a geológia.

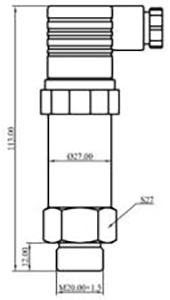

Vonkajšia štruktúra: (jednotka: mm)
 |  |

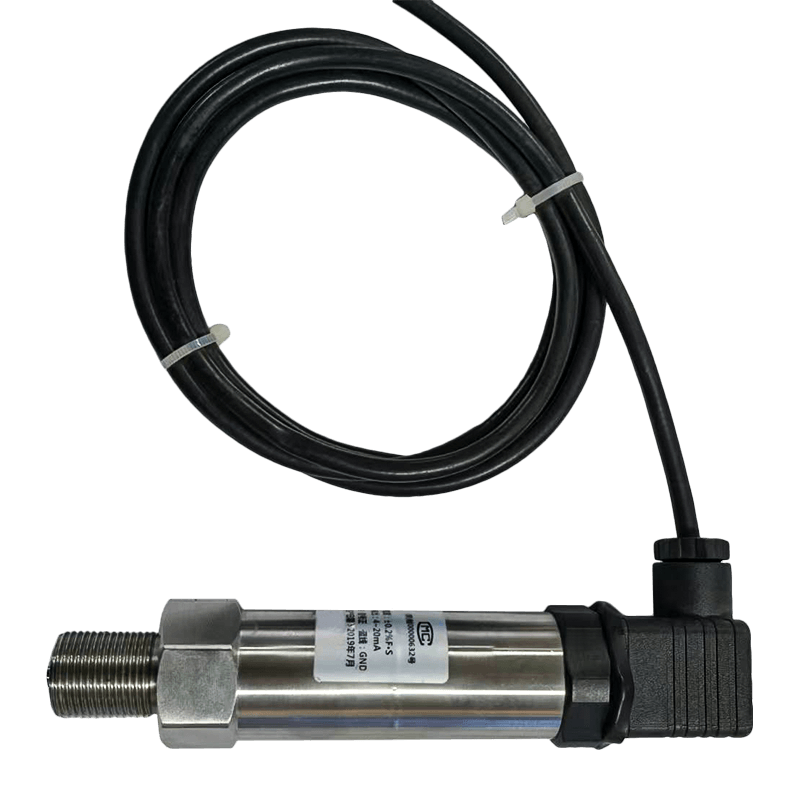

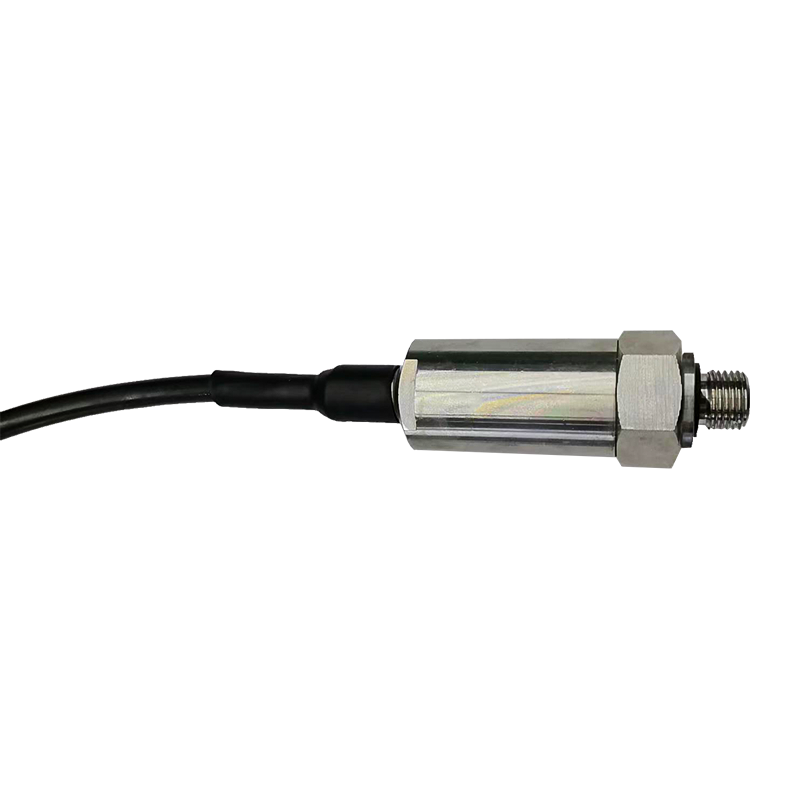

| typ Hirschmann | Typ kábla |
Technické parametre:
| Parametre tlaku |
| Rozsah | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Preťaženie | 2-násobok plného tlaku alebo 110 MPa (podľa toho, čo je nižšie) |
| Druh stresu | Pretlak, absolútny tlak, zapečatený pretlak |
| Elektrické parametre |
| Typ výstupu | Aktuálny typ | Typ napätia |
| Napájanie | 9~30V DC | 12~30V DC |
| Výstupný signál | 4mA～20mA DC (dvojvodičový systém) | 0/1V~5/10V DC (trojvodičový systém) |
| Záťažový odpor | ≤（U-9）/0,02 | ≥10 tis |
| Izolačný odpor | 100MΩ, 100V DC |
| Štrukturálne parametre |
| Kryt | Nehrdzavejúca oceľ |
| Senzor | Nerezová oceľ 316L |
| Tesniaci krúžok | Fluórkaučuk |
| Kábel | Špeciálny polyetylénový kábel ∅7,5 mm |
| Úroveň ochrany | IP65 (typ zásuvného modulu) | IP68 (typ kábla) |
| Podmienky prostredia |
| Vhodnosť médií | Rôzne kvapaliny, ktoré nekorodujú nehrdzavejúcu oceľ 316L a fluorokaučuk |
| Kompenzačná teplota | -10 ℃ až 80 ℃ |
| Prevádzková teplota | -30 ℃ ~ 80 ℃ |
| Skladovacia teplota | -40 ℃ ~ 125 ℃ |
| Výkonnostné ukazovatele |
| Presnosť | ±0,25 % FS (typické) | ±0,5%FS (maximum) |
| Teplotný koeficient nulového bodu | 0,03 % FS/℃ (≤ 100 kPa); 0,02 % FS/℃ (>100 kPa) |
| Teplotný koeficient v plnom rozsahu | 0,03 % FS/℃ (≤ 100 kPa); 0,02 % FS/℃ (>100 kPa) |
| Dlhodobá stabilita | ±0,3 % FS/rok (maximum) |
