Pokyny na zapojenie izolačného filtra
V praktických aplikáciách nosičov elektrického vedenia sa na elektrické vedenia bežne inštalujú významné záťaže, ako sú stabilizátory napätia, frekvenčné meniče, servosystémy, vysokovýkonné motory, veľkokapacitné kondenzátory a jednotky UPS. Tieto záťaže vykazujú výrazné absorpčné účinky na vysokofrekvenčné signály v širokopásmových nosičoch elektrického vedenia. Aby sa predišlo zníženiu výkonu nosičov elektrického vedenia, dôrazne sa odporúča nainštalovať na elektrické vedenia špeciálne izolačné filtre na blokovanie rušenia zo zdrojov záťaže, čím sa dosiahne optimálny komunikačný výkon pre systémy nosičov elektrického vedenia.
Spôsob zapojenia izolačného filtra:
1.Napájacia strana: Vstup (LINE) izolačného filtra na strane napájania je pripojený k napájaciemu vstupu, zatiaľ čo jeho výstup (LOAD) je prepojený s výstupom (LOAD) izolačného filtra na strane záťaže. Širokopásmový nosič je pripojený paralelne k výstupu (LOAD) izolačného filtra.
2. Strana záťaže: Výstup (LOAD) izolačného filtra na strane záťaže je pripojený k vstupu napájacieho zdroja, zatiaľ čo jeho vstup (LINE) je pripojený k zariadeniu záťaže. Širokopásmový nosič je pripojený paralelne k výstupu (LOAD) izolačného filtra.

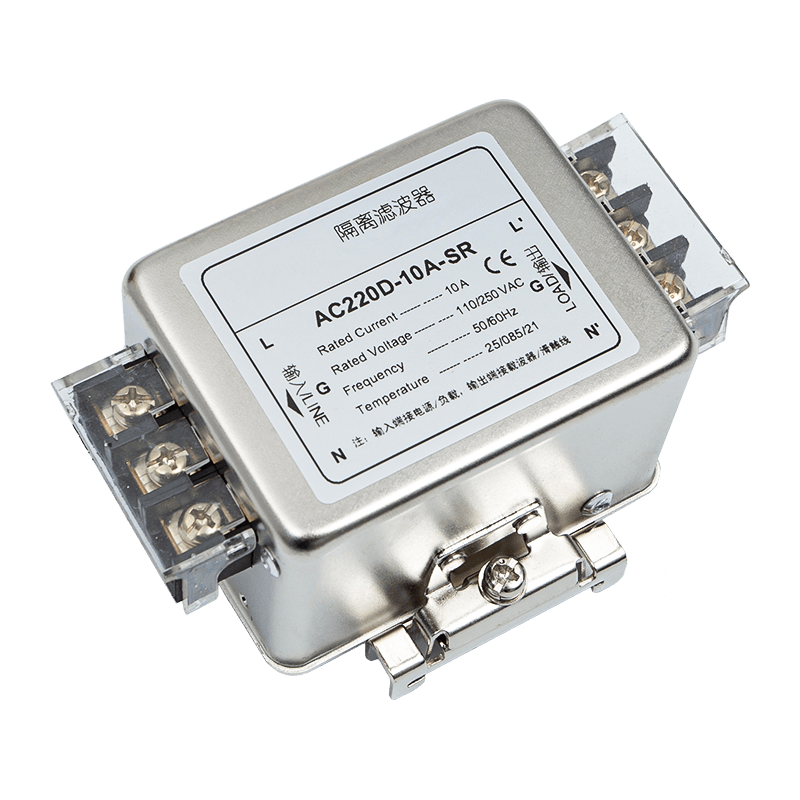

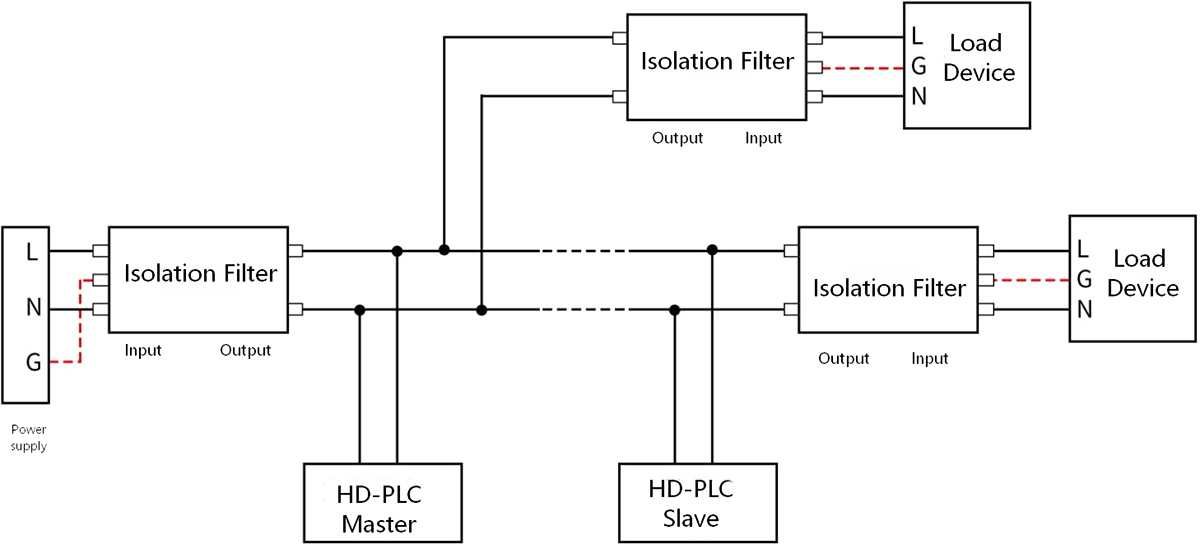

Schéma zapojenia jednofázového izolačného filtra je uvedená nižšie:

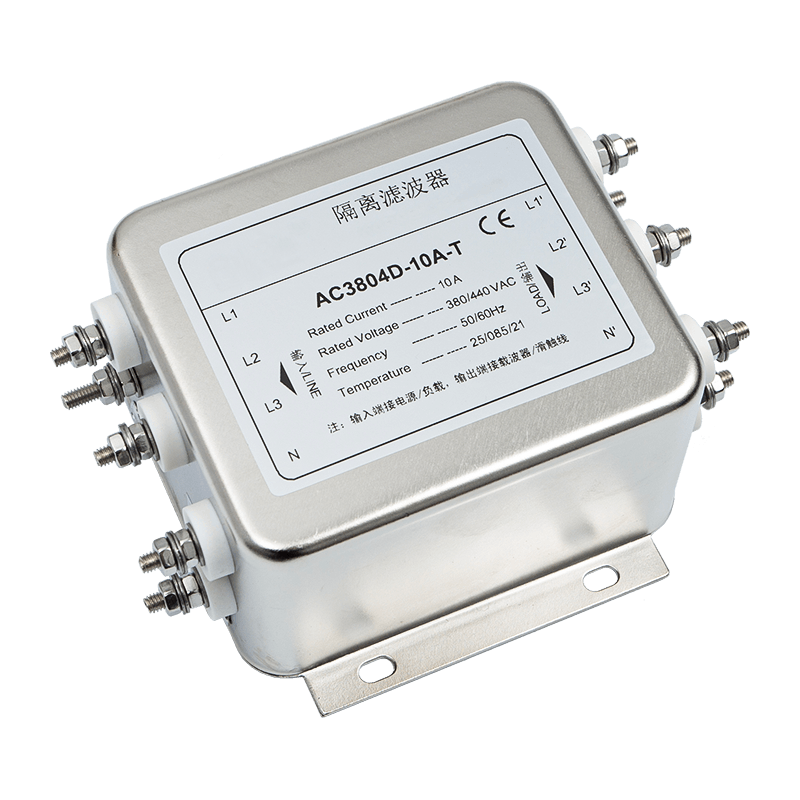

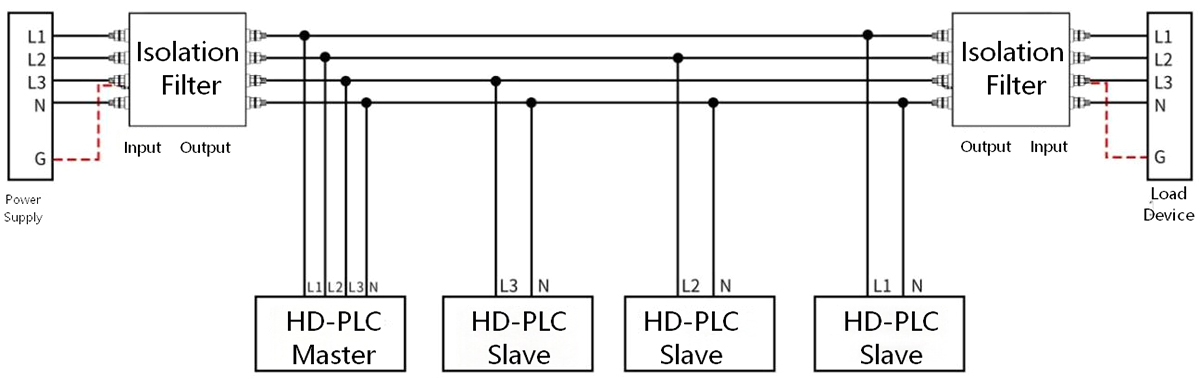

Schéma zapojenia trojfázového štvorvodičového izolovaného filtra je uvedená nižšie:

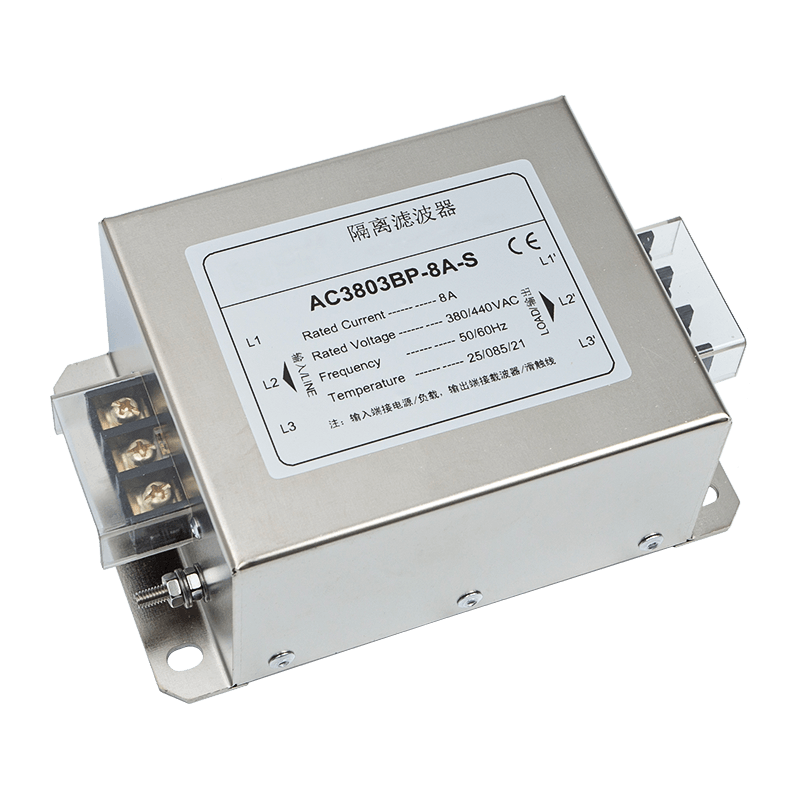

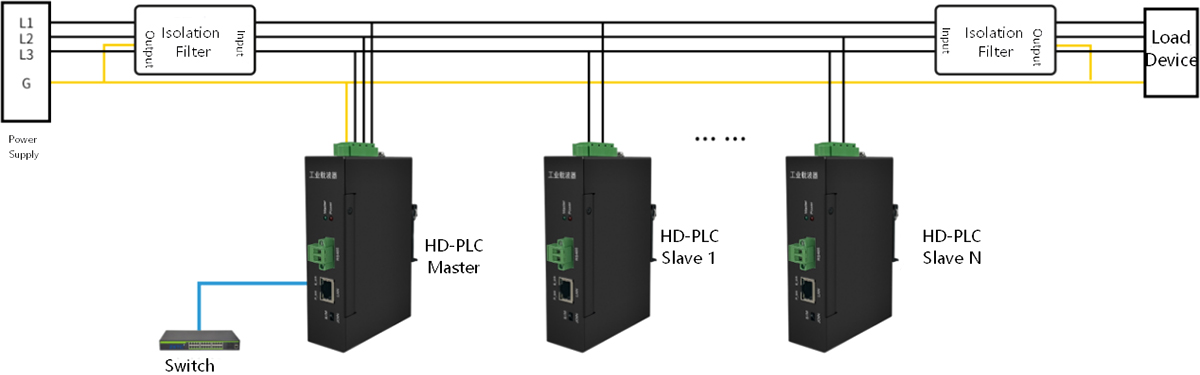

Schéma zapojenia špeciálneho izolačného filtra frekvenčného meniča je uvedená nižšie:
Záležitosti vyžadujú pozornosť:
1. Izolačný filter je špeciálny izolačný filter napájacieho zdroja navrhnutý na použitie s nosičmi elektrického vedenia. Nikdy nenahrádzajte komerčné napájacie filtre špeciálnymi izolačnými filtrami určenými pre nosiče elektrického vedenia.
2. Pri inštalácii izolačných filtrov je potrebné starostlivo rozlíšiť smer inštalácie. V prípade filtrov na strane napájania prúd tečie zo vstupu na výstup, zatiaľ čo v prípade filtrov na strane záťaže prúdi z výstupu na vstup. Je obzvlášť dôležité poznamenať, že smer inštalácie filtrov na strane záťaže je opačný ako pri filtroch na strane napájania.
3. Izolačný filter je zapojený sériovo do elektrického vedenia, zatiaľ čo širokopásmový nosič je pripojený paralelne k elektrickému vedeniu na výstupnom konci izolačného filtra. Izolačné filtre sa nesmú inštalovať na elektrické vedenia medzi rôznymi širokopásmovými nosičmi v rámci tej istej siete.
4. Izolačný filter by mal byť inštalovaný čo najbližšie k napájacej strane aj k strane záťaže, aby účinne odfiltroval elektromagnetické rušenie, ktoré preniká pozdĺž elektrického vedenia a vyžaruje smerom von.
5. Vstupné a výstupné vedenia izolačného filtra by mali medzi sebou udržiavať správnu vzdialenosť. Vyhnite sa paralelným alebo prekríženým vodičom, aby ste predišli zhoršeniu filtračného výkonu.
6. Uzemňovací vodič izolačného filtra nesmie zostať v plávajúcom stave; mala by byť pripojená buď k uzemňovaciemu vodiču alebo kovovému krytu elektrickej skrinky, pričom sa uprednostňuje čo najkratšia dĺžka.
7. Všetky záťaže v obvode napájacieho nosiča musia byť vybavené izolačnými filtrami, aby sa zabezpečila prevádzka širokopásmovej prenosovej komunikácie na čistých elektrických vedeniach.
8. Nebezpečenstvo úrazu elektrickým prúdom: Neprevádzkujte pod prúdom! Izolačný filter je vybavený komponentmi na uchovávanie energie a nebezpečenstvo napätia pretrváva do 10 sekúnd po prerušení napájania. Bezprostredne po odpojení napájania sa priamo nedotýkajte koncových pripojení.

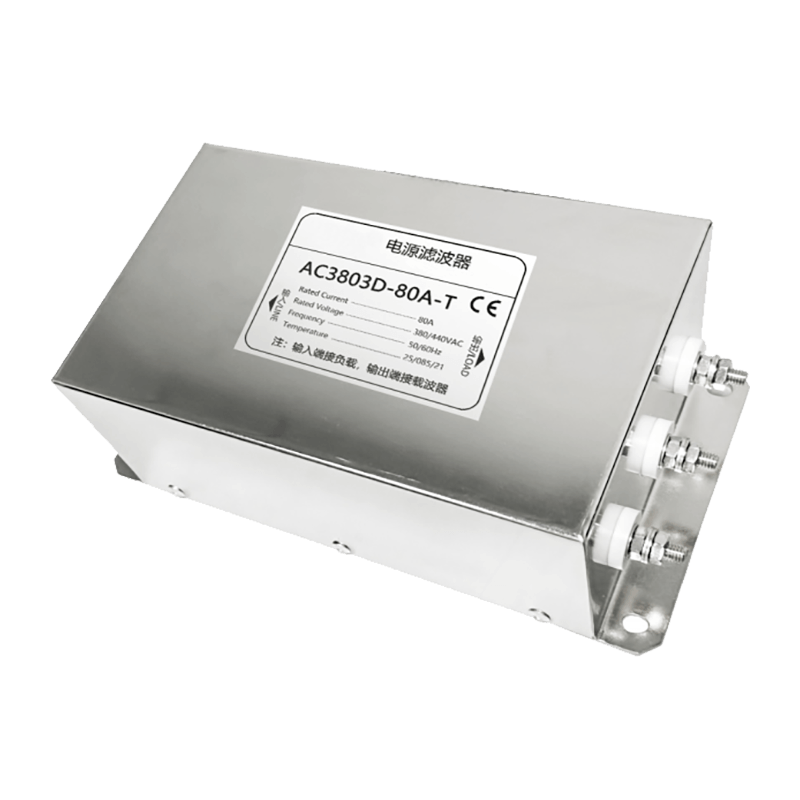

ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
Predstavte si typickú tankovňu počas neskorej nočnej operácie plnenia. Operátor sa riadi rovnakou rutinou, akú používali roky: spustite čerpadlo, sledujte hladinomer a počkajte na automatický alarm. Dnes v noci sa snímač hladiny vychýli z kalibrácie, alarm vysokej hladiny sa nikdy neaktivuje a nádrž sa preplní. V...
READ MOREAko vlastne funguje meranie tepelného hmotnostného toku A tepelný hmotnostný prietokomer plynu meria plyn snímaním množstva tepla, ktoré sa unáša, keď molekuly plynu prechádzajú cez vyhrievaný prvok. Na rozdiel od diferenčných tlakových alebo vírových zariadení hlási hmotnostný prietok priamo, be...
READ MOREPrečo je environmentálna stabilita každodenným technickým problémom, nie jednorazovým nastavením Čisté priestory, chladiarenské sklady, farmaceutické sklady a presné laboratóriá majú spoločnú jednu tichú zraniteľnosť: kolísanie podmienok. Kompresor cykluje mierne mimo tolerancie, dvierka sú ponechané otvore...
READ MORESystémy vysokorýchlostnej komunikácie po elektrickej sieti (PLC) sú široko používané v priemyselných aplikáciách internetu vecí na prenos veľkých objemov údajov cez existujúce elektrické vedenia. Elektrické vedenia sú však zo svojej podstaty hlučné v dôsledku spínacích zariadení, motorov a iných priemyselných zariadení. An HD-PLC Power Line Filter je kritickým komponentom, ktorý znižuje šum a zlepšuje integritu signálu, čím zabezpečuje spoľahlivú komunikáciu aj v náročných priemyselných prostrediach.
| Parameter | Typická hodnota | Vplyv na integritu signálu |
| Strata vloženia | ≤ 1 dB (1-30 MHz) | Minimálny útlm signálu, udržiava vysokorýchlostnú komunikáciu |
| Tlmenie EMI šumu | > 40 dB (100 kHz – 30 MHz) | Znižuje poškodenie údajov spôsobené priemyselným hlukom |
| Impedančné prispôsobenie | 50 Ω ± 5 % | Zabraňuje odrazom signálu, zlepšuje integritu dát |
| Izolácia napätia | Až 2500 V | Chráni PLC zariadenia pred prepätiami a špičkami |
Elektronika ASY , popredný výrobca vlastných riešení nosičov elektrického vedenia (PLC) so sídlom v Číne, integruje Filtre napájacieho vedenia HD-PLC do komplexných priemyselných komunikačných riešení IoT. S hardvérom na okrajovej vrstve a možnosťami integrácie údajov, Elektronika ASY umožňuje podnikom dosiahnuť inteligentná konektivita , prepracovaný energetický manažment, monitorovanie stavu zariadení a optimalizácia výrobného procesu. Začlenením vysokovýkonných filtrov, Elektronika ASY zabezpečuje stabilnú a spoľahlivú HD-PLC komunikáciu pre inteligentné továrne.
v súhrne Filtre napájacieho vedenia HD-PLC zohrávajú kľúčovú úlohu pri zlepšovaní integrity signálu vo vysokorýchlostných komunikačných systémoch elektrického vedenia. Potláčaním šumu, redukciou odrazov, poskytovaním napäťovej izolácie a udržiavaním vysokej priepustnosti tieto filtre umožňujú spoľahlivé priemyselné siete IoT. Spoločnosti ako Elektronika ASY využiť tieto filtre ako súčasť komplexných riešení, ktoré podporujú digitálnu a inteligentnú transformáciu vo výrobných podnikoch.
