Vlastnosti
Rozsah merania: -0,1MPa...0MPa~0,01MPa...100MPa.
Na displeji sa zobrazuje hodnota tlaku v reálnom čase.
Pohodlná je kalibrácia nulového bodu a celého rozsahu.
Ochrana proti prepólovaniu a ochrana proti prúdu.
Odolné voči úderom blesku a tlakovým rázom.
Vysoká presnosť, vysoká stabilita a vysoká spoľahlivosť.
Oblasti použitia
Kontrola priemyselných procesov
Hydraulické meranie
Meranie tlaku v rôznych náročných prostrediach
Prehľad produktov

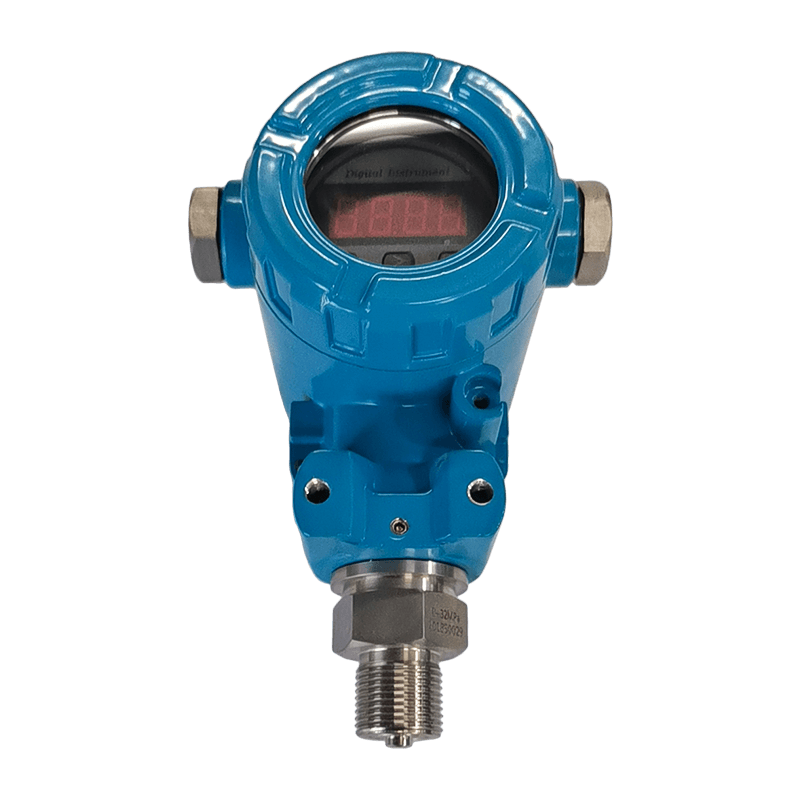

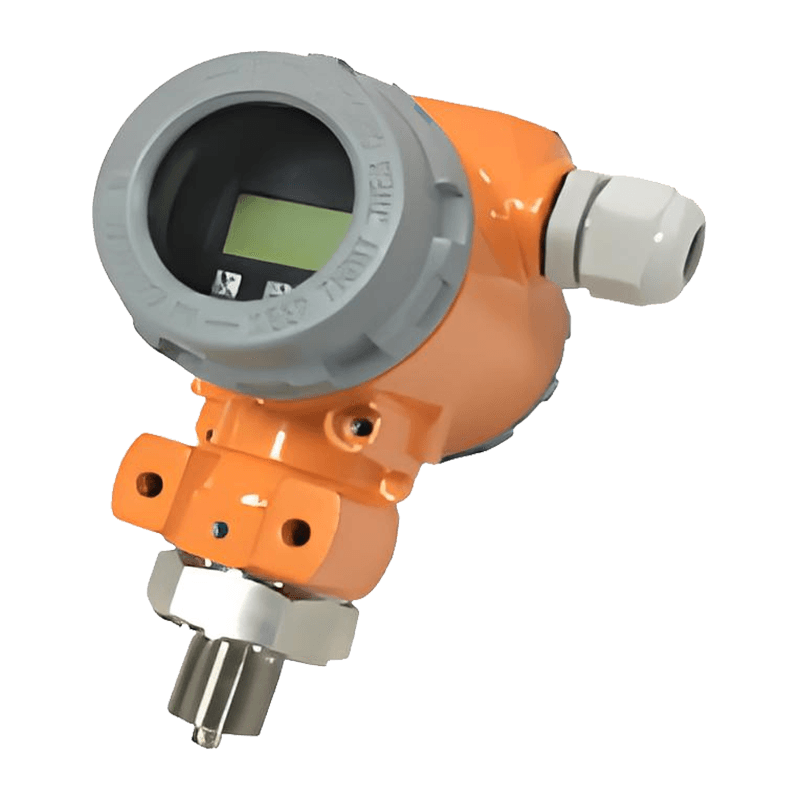

Prevodník tlaku AI-TD s digitálnym displejom s ochranou proti výbuchu používa ako prvok merania signálu kremíkový tlakový snímač s membránou z nehrdzavejúcej ocele a využíva vyhradený obvod IC na kompenzáciu nulového bodu a teploty v širokom rozsahu teplôt. Tento tlakový prevodník je vybavený digitálnym LCD displejom a je certifikovaný na ochranu proti výbuchu.
Tento produkt sa používa na meranie tlaku v priemyselných procesoch, ako je ropa, chemikálie, metalurgia, energetika a hydrológia.

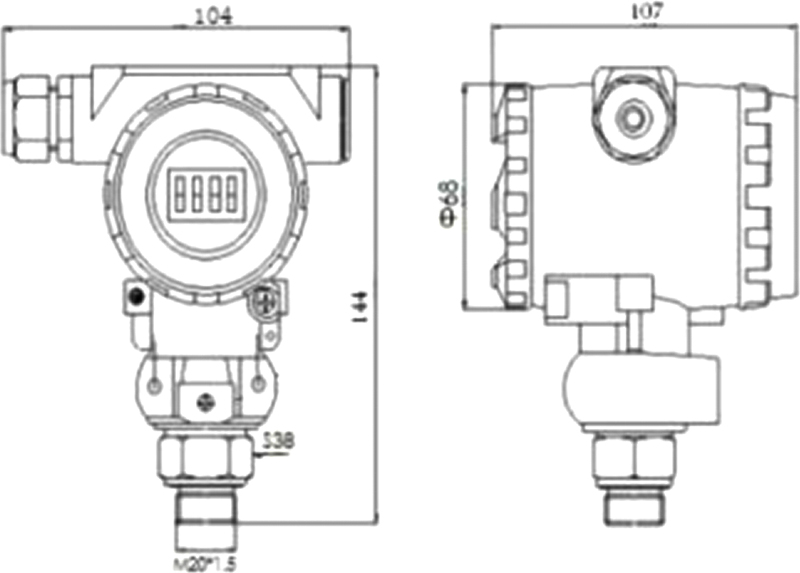

Vonkajšia štruktúra: (jednotka: mm)
Tento obrázok je len orientačný; má prednosť skutočný produkt. Tlakové rozhrania je možné prispôsobiť.
Technické parametre:
| Parametre tlaku |
| Rozsah | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Preťaženie | 2 krát plný rozsah alebo 110 MPa (podľa toho, čo je nižšie) |
| Typ tlaku | Pretlak, absolútny tlak, zapečatený pretlak |
| Elektrické parametre |
| Napájanie | 12~32V DC |
| Výstupný signál | 4mA~20mA DC (dvojvodičový systém) |
| Záťažový odpor | ≤ (U-12) /0,02Ω |
| Štrukturálne parametre |
| Kryt | Puzdro z liateho hliníka odolného proti výbuchu |
| Senzor | Nerezová oceľ 316L |
| Tesniaci krúžok | Fluórkaučuk |
| Úroveň ochrany | IP65 |
| Podmienky prostredia |
| Vhodnosť médií | Rôzne kvapaliny, ktoré nekorodujú nehrdzavejúcu oceľ 316L a fluorokaučuk |
| Kompenzačná teplota | - 10 ℃ ~ 80 ℃ |
| stredná teplota | -30℃~80℃ (typ LCD displeja: -20℃~80℃) |
| Skladovacia teplota | -40℃~125℃ (typ LCD displeja: -20℃~80℃) |
| Výkonnostné ukazovatele |
| Presnosť | ≤±0,1%FS (minimum) | ≤±0,25%FS (typické) | ≤±0,5%FS (maximum) |
| Teplotný koeficient nulového bodu | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (＞100kPa) |
| Teplotný koeficient v plnom rozsahu | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (＞100kPa) |
| Dlhodobá stabilita | ±0,2 % FS/rok (maximum) |
