Vlastnosti
● Široký rozsah merania, -0,1MPa až 100MPa.
● Celá konštrukcia z nehrdzavejúcej ocele, rôzne typy tlakových rozhraní.
● Spoľahlivý výkon, bezpečné a jednoduché použitie.
● Rôzne typy výstupných signálov.
● Ochrana proti prepólovaniu a okamžitá nadprúdová a prepäťová ochrana spĺňajú požiadavky na ochranu proti EMI.
● Iskrovo bezpečné produkty odolné voči výbuchu spĺňajú konštrukčné požiadavky normy GB3836.4.
● Výrobky odolné proti výbuchu spĺňajú konštrukčné požiadavky národnej normy GB3836.2.
Prehľad produktu

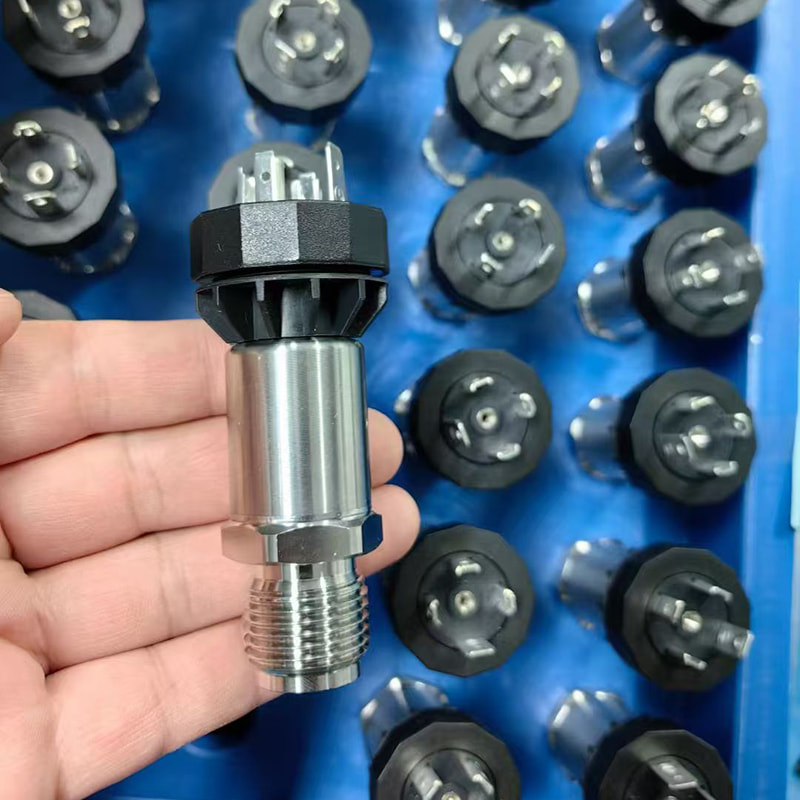

Prevodník tlaku AI-TH Hirschmann využíva ako prvok merania signálu piezorezistívny OEM snímač tlaku s membránou z nehrdzavejúcej ocele. Prechádza automatizovaným počítačovým testovaním a využíva technológiu laserového orezávania na kompenzáciu nulového bodu a teploty v širokom rozsahu teplôt. Obvod na spracovanie signálu umiestnený v kryte z nehrdzavejúcej ocele prevádza signál snímača na štandardný výstupný signál. Celý produkt prešiel prísnym testovaním a skríningom starnutia komponentov, polotovarov a hotových výrobkov, čím sa zabezpečil stabilný a spoľahlivý výkon.
Vďaka svojej vynikajúcej spoľahlivosti, flexibilite a všestrannosti je tento produkt široko používaný na meranie a reguláciu tlaku v priemyselných procesoch, ako je ropa, chemikálie, metalurgia, energetika a hladina vody.

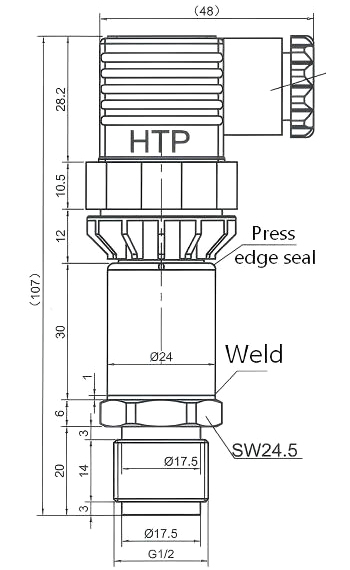

Vonkajšia štruktúra: (jednotka: mm)
Tento obrázok je len orientačný; má prednosť skutočný produkt. Tlakové rozhrania je možné prispôsobiť.
Technické parametre:
| Rozsah | -0,1 M p a ▪ ▪ ▪ 0 MPa～ 0,01 MPa ▪ ▪ ▪ 100 MPa |
| Preťaženie | 2-násobok plného tlaku alebo 110 MPa (podľa toho, čo je nižšie) |
| Druh stresu | Pretlak, absolútny tlak alebo zapečatený typ pretlaku |
| Presnosť | ± 0,5 % FS |
| Dlhodobá stabilita | Maximálne ±0,3 %FS/rok |
| Teplotný koeficient nulového bodu | 0,03 % FS/℃ (≤ 100 kPa); 0,02%FS/℃(＞100kPa) |
| Teplotný koeficient v plnom rozsahu | 0,03 % FS/℃ (≤ 100 kPa); 0,02%FS/℃(＞100kPa) |
| Kompenzačná teplota | -10 ℃ ~ 80 ℃ |
| Prevádzková teplota | -30℃～80℃, iskrovo bezpečný typ -10℃~60℃ |
| Skladovacia teplota | -40 ℃ - 125 ℃ |
| Typ výstupu | Prúdový typ (dvojvodičový systém) | Typ napätia (trojvodičový systém) |
| Napájanie | 10 ~ 30 V DC | 10 ~ 30 V DC |
| Výstupný signál | 4mA~20mADC | 0/1~5/10V DC |
| Izolačný odpor | 100MΩ, 100V DC |
| Ochrana krytu | IP65 (typ zásuvného modulu) |
| Elektrické pripojenie | Hessmann |
| Tlakové pripojenie | Vonkajší závit G1/2 (prispôsobiteľné na požiadanie) |
