Vlastnosti
● Navrhnuté výhradne z nehrdzavejúcej ocele 316L s krytím IP68.
● Viac ako 2-násobok pretlaku a až 5-násobok pretlaku na vzdialenosť menšiu ako 5 metrov.
● Dizajn ochrany proti rušeniu a úderu blesku.
● Vysoká presnosť, vysoká stabilita a vysoká spoľahlivosť.
Oblasti použitia
● Ropný, chemický a energetický priemysel.
● Mestské zásobovanie vodou, hydrologický prieskum, geológia.
● Odvetvia, ako je detekcia a kontrola tlaku tekutín.
Prehľad produktov

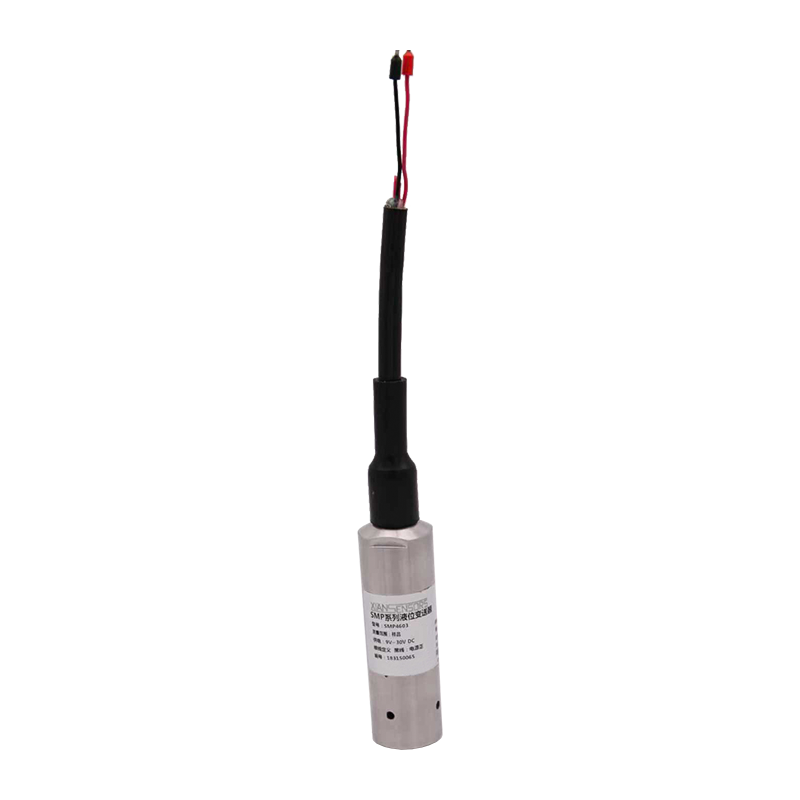

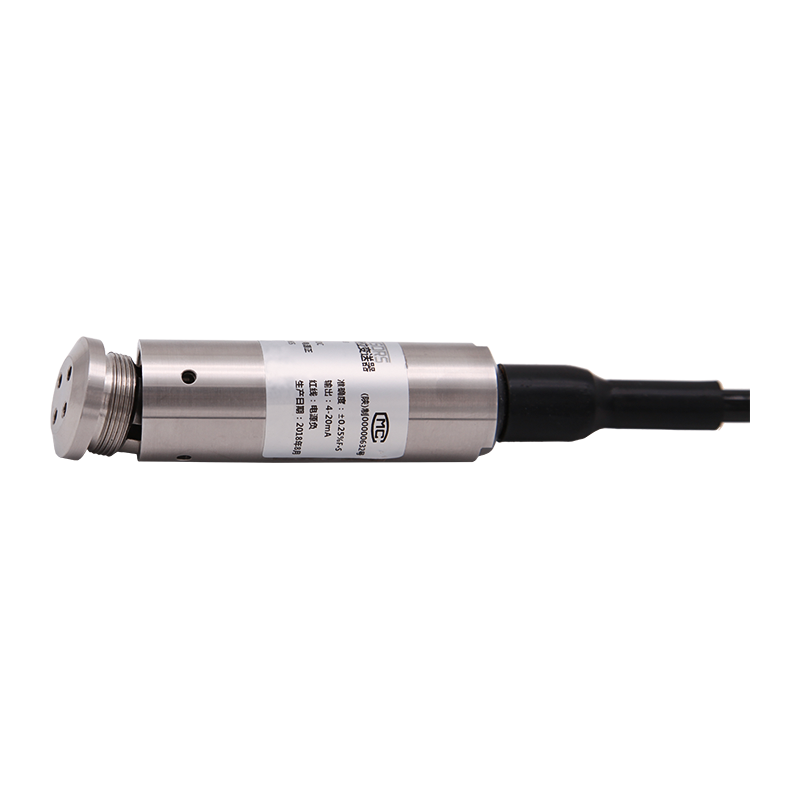

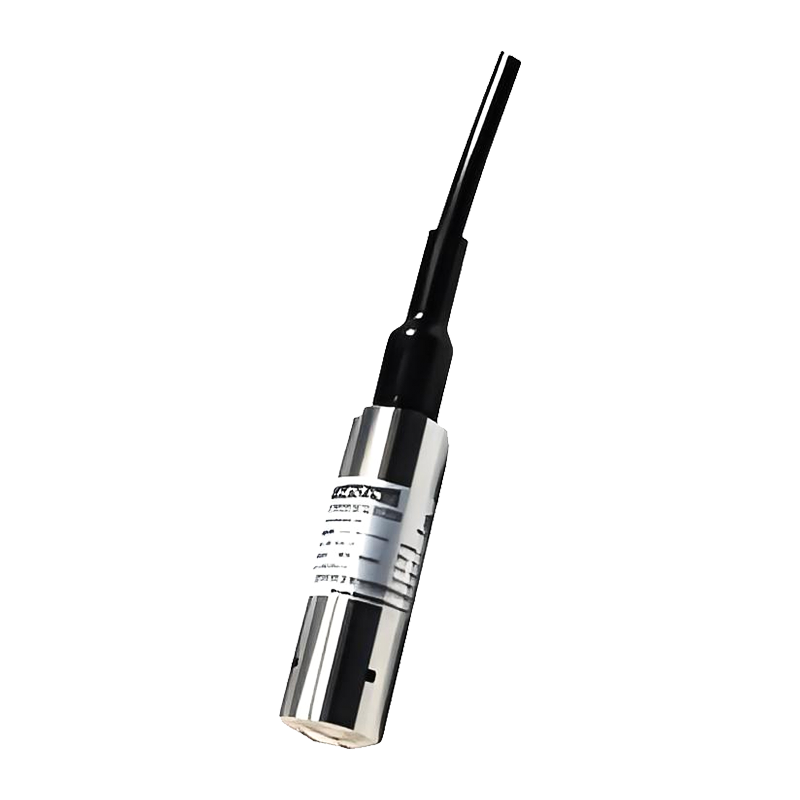

Univerzálny ponorný snímač hladiny AI-LE používa ako merací prvok vysokovýkonný difúzny silikónový snímač tlaku. Meria hydrostatický tlak kvapaliny, ktorý je úmerný hĺbke kvapaliny, a prevádza ho na štandardný výstupný prúd alebo napäťový signál cez obvod na úpravu signálu, aby sa dosiahlo presné meranie hĺbky kvapaliny.
Tento produkt je vhodný na meranie hladiny kvapalín rôznych médií v petrochemickom, metalurgickom, energetickom, farmaceutickom, vodovodnom a kanalizačnom systéme a iných priemyselných odvetviach.
Vonkajšia štruktúra: (jednotka: mm)
Technické parametre:
| Parametre tlaku |
| Rozsah | 0 mH20 - 1 mH20 - 200 mH20 |
| Preťaženie | 2-násobný plný tlak, 5-násobný pretlak pre rozsahy vrátane 5 mH2O. |
| Elektrické parametre |
| Typ výstupu | Aktuálny typ | Typ napätia |
| Napájanie | 9~30V DC | 12~30V DC |
| Výstupný signál | 4mA～20mA DC (dvojvodičový systém) | 0/1V~5/10V DC (trojvodičový systém) |
| Záťažový odpor | ≤（U-9）/0,02 Ω (dvojvodičový systém) | ≥10k (trojvodičový systém) |
| Štrukturálne parametre |
| Kryt | Nehrdzavejúca oceľ |
| Senzor | Nerezová oceľ 316L |
| Tesniaci krúžok | Fluórkaučuk |
| Kábel | Špeciálny polyetylénový kábel ∅7,5 mm |
| Úroveň ochrany | IP68 |
| Podmienky prostredia |
| Vhodnosť médií | Rôzne kvapaliny, ktoré nekorodujú nehrdzavejúcu oceľ 316L a fluorokaučuk |
| Kompenzačná teplota | -10 ℃ ~ 80 ℃ |
| Prevádzková teplota | -20 ℃ ~ 85 ℃ |
| Skladovacia teplota | -40 ℃ ~ 125 ℃ |
| Výkonnostné ukazovatele |
| Presnosť | ±0,25 % FS (typické) | ±0,5%FS (maximum) |
| Chyba teploty nulového bodu | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Chyba citlivosti | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Dlhodobá stabilita | ±0,3 % FS/rok (maximum) |
