Vlastnosti
● Navrhnuté výhradne z nehrdzavejúcej ocele 316L s krytím IP68.
● Sonda má funkcie, ako je zabránenie sedimentácii, zabránenie poraneniu ostrými predmetmi a zabránenie rastu morských organizmov.
● Digitálny výstup RS485.
● Presná korekcia a kompenzácia v celom rozsahu teplôt s maximálnou presnosťou návrhu 0,1 % FS.
● Spĺňa environmentálne požiadavky EMC.
Oblasti použitia
● Preprava, ochrana vody a hydrológia, meranie hladiny vody v nádrži.
● Monitorovanie morí, monitorovanie hladiny riek a podzemných vôd.
● Mestské zásobovanie vodou a monitorovanie splaškov z mestských ciest.
● Monitorovanie hĺbky kvapalín v priemyselných odvetviach, ako je petrochémia a energetika.
Prehľad produktu

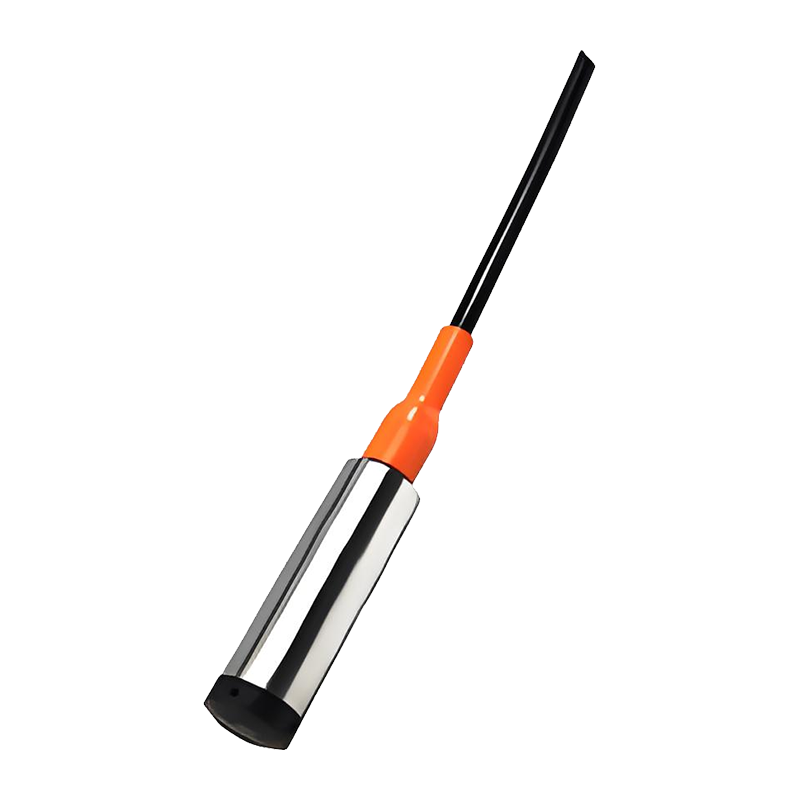

Inteligentný ponorný snímač hladiny AI-LF je nová generácia inteligentného produktu, ktorý ako svoj merací prvok používa vysokovýkonný difúzny silikónový tlakový senzor. Je vybavený presnou korekciou a kompenzáciou vlastných tlakových a teplotných charakteristík snímača a prenáša signály o hladine cez digitálne rozhranie RS485 Modbus RTU.
Tento snímač hladiny je navrhnutý a vyvinutý v súlade s národnými normami a špecifikáciami, ako sú námorné produkty, normy odolné voči výbuchu, GJB150, GB/T2423 a JJG860. Je tiež vyrobený a kontrolovaný podľa požiadaviek systému manažérstva kvality ISO9001:2015 a podnikových noriem. Tento produkt prešiel dlhodobým overovaním, ktoré preukázalo stabilnú a spoľahlivú dátovú prevádzku. Je vhodný do drsných prostredí so silným rušením a má schopnosť odolávať silnému rušeniu elektromagnetickým signálom.

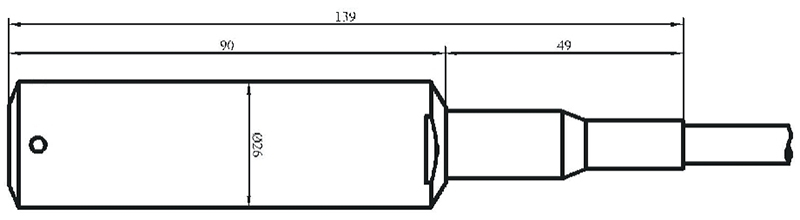

Vonkajšia štruktúra: (jednotka: mm)
Technické parametre:
| Parametre tlaku |
| Rozsah | 0 mH20～1 mH2O…200 mH2O |
| Preťaženie | 2-krát plný tlak, 5-krát pretlak pre 5 mH2O a menej. |
| Elektrické parametre |
| Napájanie | 10V ~ 28V DC |
| Výstupný signál | Výstup protokolu RS485 Modbus |
| Nosnosť | Cez zbernicu RS485 je možné pripojiť až 99 vysielačov. |
| Izolačný odpor | 100MΩ, 50V DC |
| Štrukturálne parametre |
| Kryt | Nehrdzavejúca oceľ |
| Senzor | Nerezová oceľ 316L |
| Tesniaci krúžok | Fluórkaučuk |
| Kábel | ∅ 7,5 mm polyetylénový špeciálny kábel |
| Úroveň ochrany | IP68 |
| Podmienky prostredia |
| Vhodnosť médií | Rôzne kvapaliny, ktoré nekorodujú nehrdzavejúcu oceľ 316L a fluorokaučuk |
| Kompenzačná teplota | -10 ℃ - 80 ℃ |
| Prevádzková teplota | -20 ℃ - 85 ℃ |
| Skladovacia teplota | -40 ℃ - 125 ℃ |
| Výkonnostné ukazovatele |
| Presnosť | ±0,1 %FS (minimálne) | ±0,5%FS (maximum) |
| Teplotný koeficient nulového bodu | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Teplotný koeficient v plnom rozsahu | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Dlhodobá stabilita | ±0,3 % FS/rok (maximum) |
