Popis produktu a aplikácie
Primárne použitie: Tento ovládač je špeciálne navrhnutý na riadenie prevádzky posuvných dverí chladiarní.

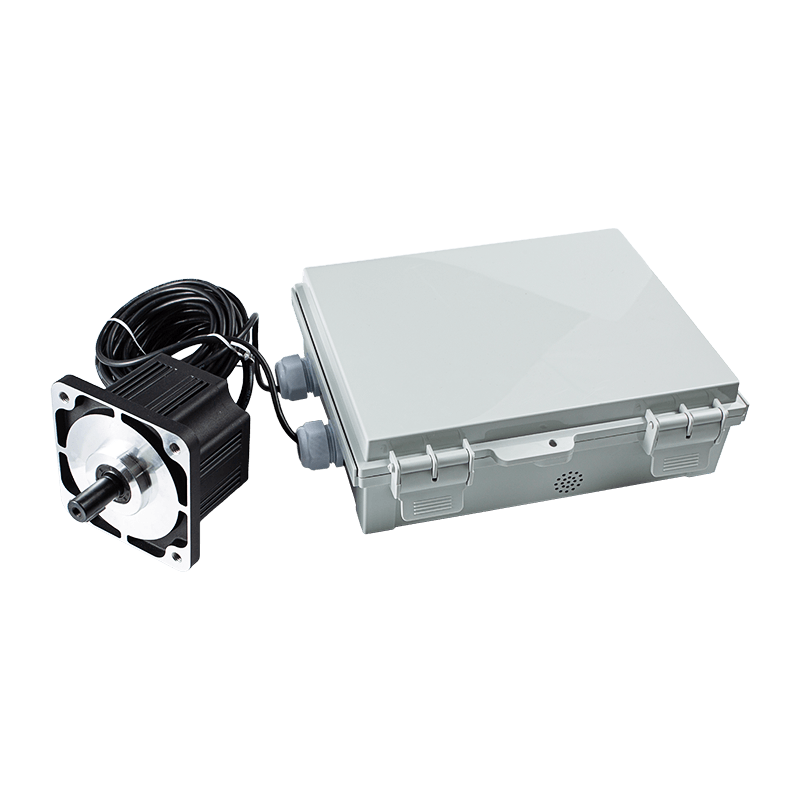

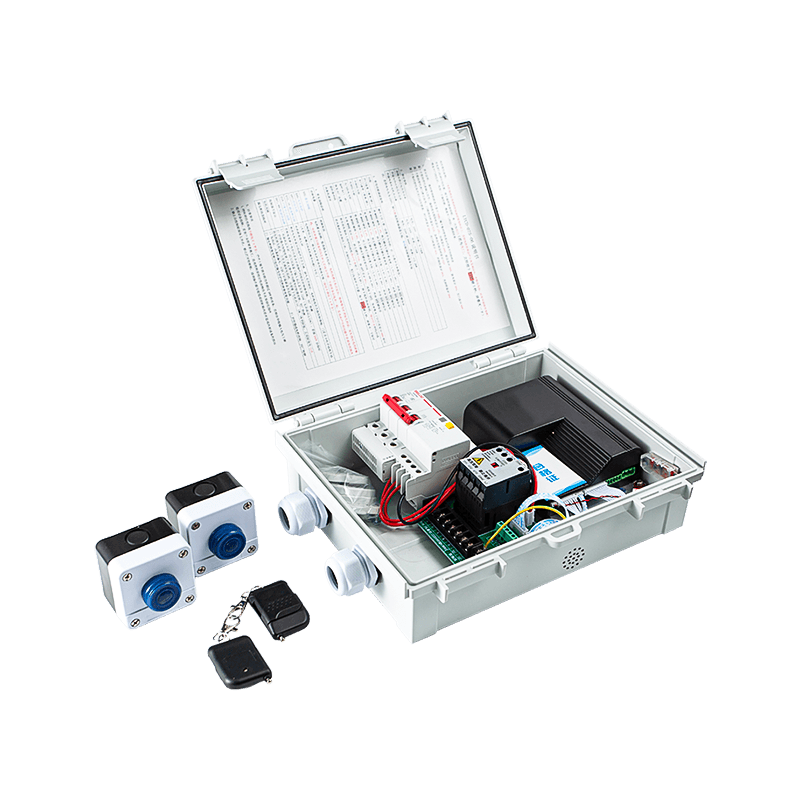

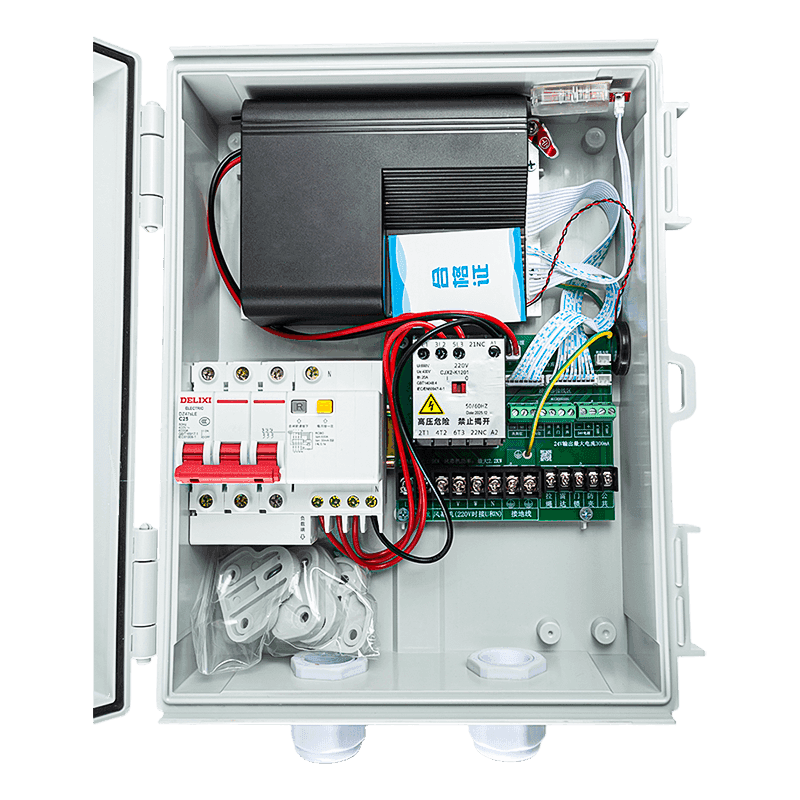

Systémové komponenty: Systém zvyčajne obsahuje riadiacu skrinku AIG-1500P-02Y, ovládač AIG-750L-06 (dostupný v modeloch s hlasovou alebo dotykovou obrazovkou) a kompatibilný jednosmerný bezkomutátorový motor.
Cieľové prostredie: Kompatibilné motory navrhnuté na skladovanie v chlade sú skonštruované tak, aby fungovali pri teplotách od -30 °C do 60 °C.
Kľúčové vlastnosti
Prispôsobiteľná prevádzka: Používatelia môžu nastaviť širokú škálu parametrov vrátane rýchlostí otvárania/zatvárania, krútiaceho momentu a časov oneskoreného zatvárania.
Pokročilé monitorovanie: Systém obsahuje monitorovacie menu (parametre N01-N24) na sledovanie údajov v reálnom čase, ako sú výstupná frekvencia, prúd, poloha dverí, záznamy porúch a celkové doby chodu.
Rozhranie a indikátory: Displej digitálnej trubice používa špecifické kódy na označenie stavu:
Pohotovostný režim: Zobrazí sa „000“.
Vstupné signály: Identifikuje zdroje, ako sú diaľkové ovládače (100), ťahacie šnúry (200), radar (300) a snímače proti privretiu (400).
Prevádzkový stav: Zobrazuje, či sa dvere otvárajú (001) alebo zatvárajú (002).
Integrované periférie: Regulátor riadi externé komponenty, ako sú vykurovacie vodiče (do 1 kW) a vzduchové clony (do 2,2 kW).
Výhody a bezpečnostné funkcie
Bezpečnostné ochrany: Systém obsahuje nastavenia krútiaceho momentu proti privretiu a časy určenia, aby sa zabránilo nehodám.
Poznámka: Ochrana proti zachyteniu nie je aktívna do 20 cm od úplne otvorenej alebo zatvorenej polohy.
Spoľahlivosť: Motory sú vybavené izoláciou triedy B a sú odolné voči vlhkosti, vďaka čomu sú vhodné pre prostredia s vysokou vlhkosťou typické pre chladiarenské sklady.
Jednoduchá údržba: Regulátor zaznamenáva posledné štyri chyby (E01-E99), čo technikom umožňuje rýchlo diagnostikovať problémy, ako sú poruchy Hallovho snímača (E02), podpätie (E05) alebo prekročenie rýchlosti (E15).
Flexibilné ovládanie: Podporuje viacero pracovných režimov, vrátane kliknutia na panel alebo režimov externého ovládania (radar, ťahací kábel atď.).
Dôležitá bezpečnostná poznámka: Aby ste predišli elektrine indukovanej vysokým napätím a riziku úrazu elektrickým prúdom, uzemňovací vodič motora musí byť pripojený k uzemňovacej značke ovládača.
Parametre výkonu produktu
| Vstupné napätie | 176–264 VAC, 50/60 Hz |
| Ovládanie motora | Podporuje vysokonapäťový jednosmerný bezkomutátorový motor, maximálny výstupný výkon 1500W |
| Vstupné signály | Otvoriť, Zatvoriť, Zastaviť, Ochrana proti privretiu/požiaru, Zámok dverí, Odolnosť pri detekcii teploty radaru atď. |
| Výstupy | Motor vzduchovej clony 380 VAC, vykurovacie teleso 220 VAC, bzučiak, výstup otvorenej polohy, výstup zatvorenej polohy |
| Komunikácia | Jedno rozhranie RS-485 pre sieťové ovládanie |
| Rozsah použitia | Chladiarenské dvere, vysokovýkonné priemyselné posuvné dvere $ $ |
