Popis produktu a hodnotenie systému
Základné špecifikácie: Regulátor má menovitý výkon 0,75 kW a pracuje pri menovitom napätí 220 V.

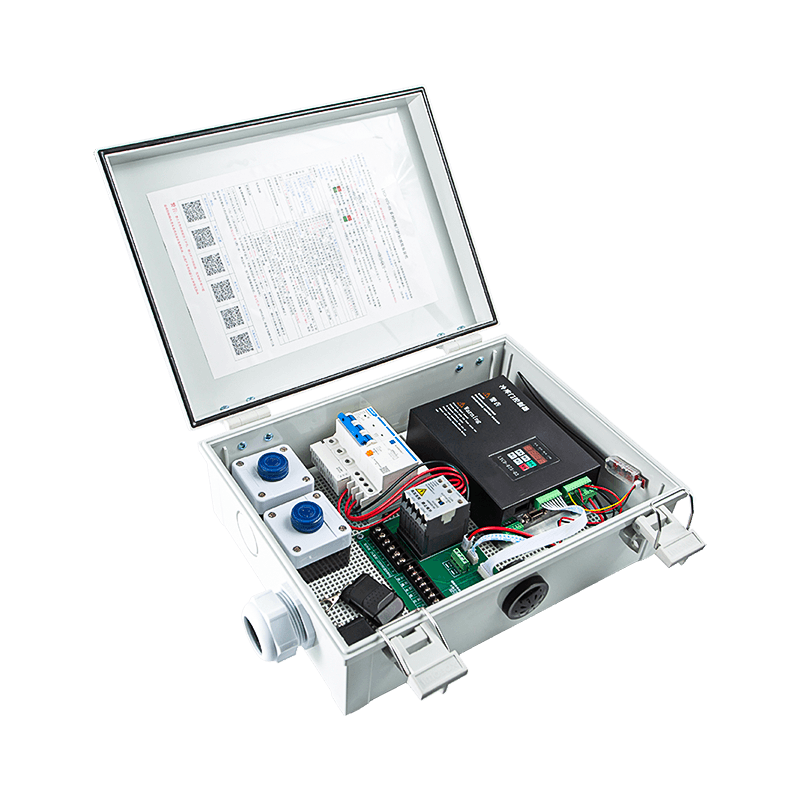

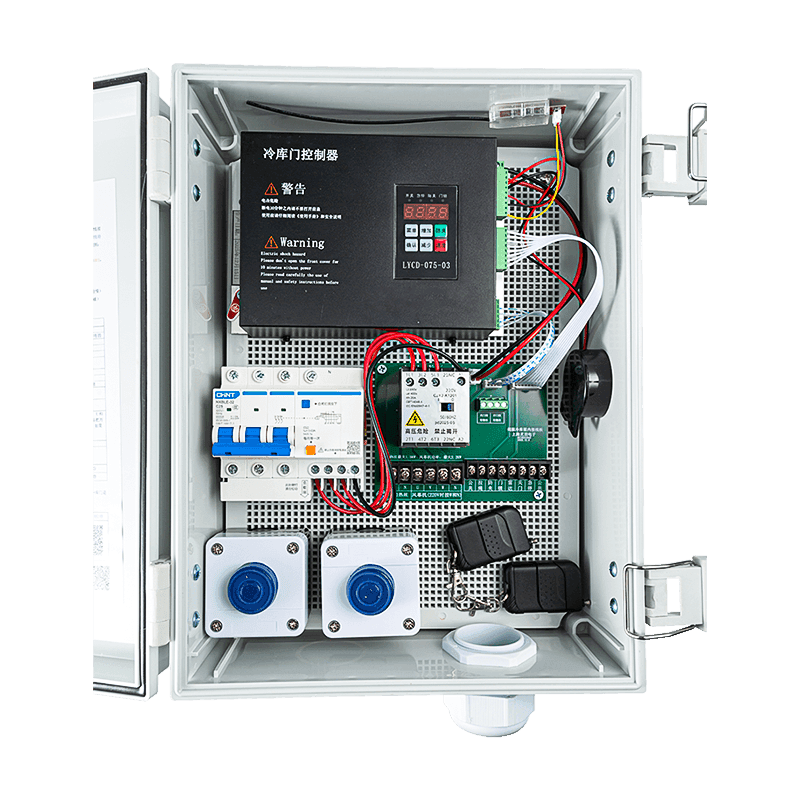

Systémová integrácia: Zvyčajne sa nachádza v ovládacej skrinke dverí chladničky AIG-1500L-01J.

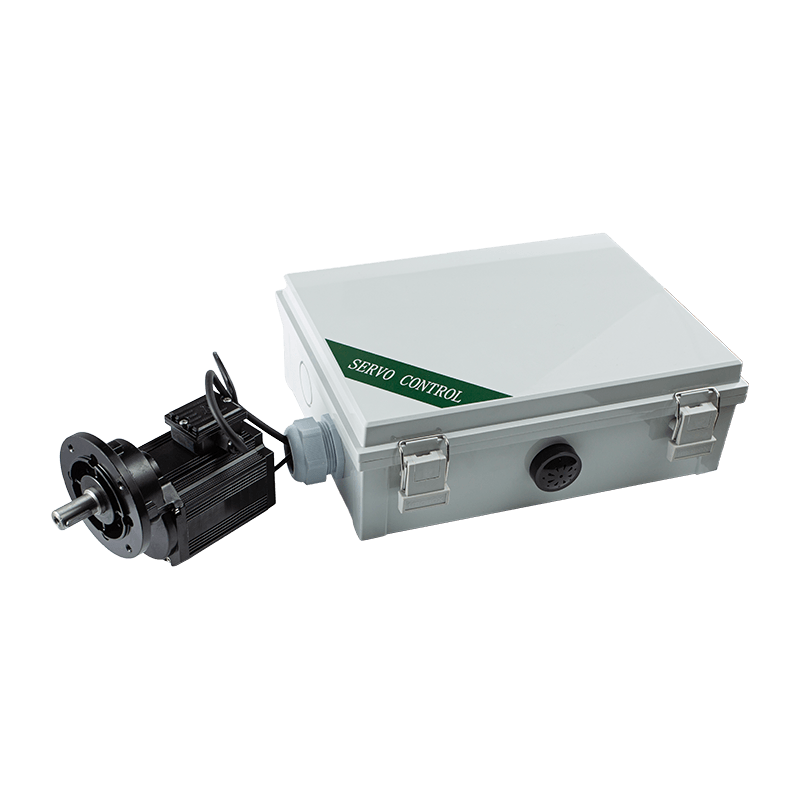

Kompatibilný motor: Systém využíva MT01-JS-45N (DLG-56S-45), trojfázový prevodový motor s permanentným magnetom s menovitým krútiacim momentom 45 N.m a redukčným pomerom 1:6,45.
Podpora periférií: Regulátor obsahuje vyhradené výstupy pre externé vykurovacie vodiče (do 1 kW pri 220 V) na zabránenie zamrznutiu dverí a externé vzduchové clony (do 2,2 kW) na udržanie klimatizácie.
Aplikácie
Primárne prostredie: Je skonštruované pre chladiarenské sklady, spravujúce ťažké posuvné dvere, ktoré vyžadujú vysoký krútiaci moment a presnosť.
Odolnosť voči prostrediu: Systém je skonštruovaný tak, aby odolal drsným podmienkam, s motorom dimenzovaným na okolitú teplotu medzi -25 °C a 50 °C a relatívnu vlhkosť do 95 %.
Kľúčové vlastnosti
Uvedenie do prevádzky s hlasovým sprievodcom: Ovládač je vybavený automatizovanou metódou ladenia, kde reproduktor poskytuje odpočítavanie a hlasové pokyny, ktoré používateľa prevedú automatickým testom dverí a meraním šírky.
Flexibilné vstupno-výstupné rozhranie: Poskytuje terminály pre širokú škálu externých signálov vrátane sťahovacích šnúr, radaru, zámkov dverí, núdzových zastavení a snímačov proti privretiu.
Prispôsobiteľná parametrizácia: Používatelia môžu nastaviť deväť rýchlostných stupňov, štartovací prúd motora a špecifické uťahovacie momenty, keď dvere dosiahnu svoju úplne otvorenú alebo zatvorenú polohu.
Programovateľné relé: Tri reléové výstupy môžu byť priradené rôznym funkciám, ako je spínanie vzduchovej clony, signály obsadenia knižnice alebo alarmové výstupy.
Vzdialená správa: Systém obsahuje modul prijímača diaľkového ovládania s jednoduchým párovaním kódov a postupmi vymazania pre bezdrôtovú prevádzku.
Parametre výkonu produktu
| Vstupné napätie | 176–264 VAC, 50/60 Hz |
| Ovládanie motora | Riaditeľný vysokonapäťový servomotor s prevodovkou, maximálny výstupný výkon 1500 W |
| Vstupné signály | Otvoriť, Zatvoriť, Zastaviť, Ochrana proti privretiu / Protipožiarna ochrana, Zámok dverí, Radar atď. |
| Výstupy | Motor vzduchovej clony 380 VAC, vykurovacie teleso 220 VAC, bzučiak, signál otvorenej polohy, signál zatvorenej polohy |
| Komunikácia | Jedno rozhranie RS485 umožňujúce sieťové ovládanie |
