Popis produktu

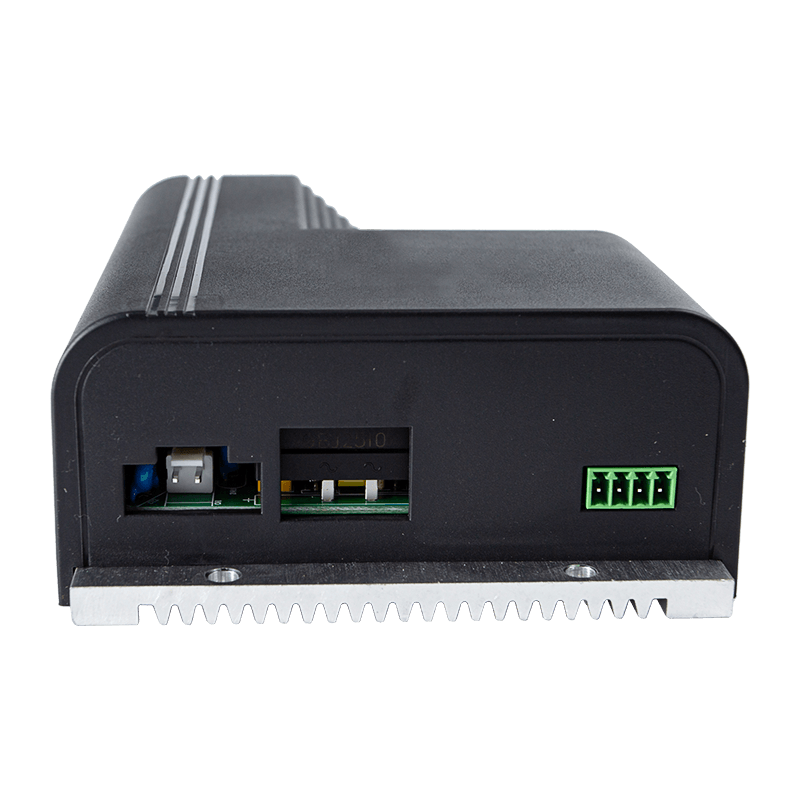

Typ zariadenia: Vysoko výkonný servoregulátor výťahových dverí navrhnutý na presné riadenie systémov výťahových dverí.
Metóda riadenia: Využíva plne uzavreté priestorové vektorové riadenie PWM.
Kompatibilita systému: Špeciálne navrhnutý pre prácu so servomotorom s permanentným magnetom MT01-TB-120W.
Požiadavky na napájanie: Funguje na jednofázové vstupné napätie 176~264V AC (50/60Hz).
Kľúčové vlastnosti

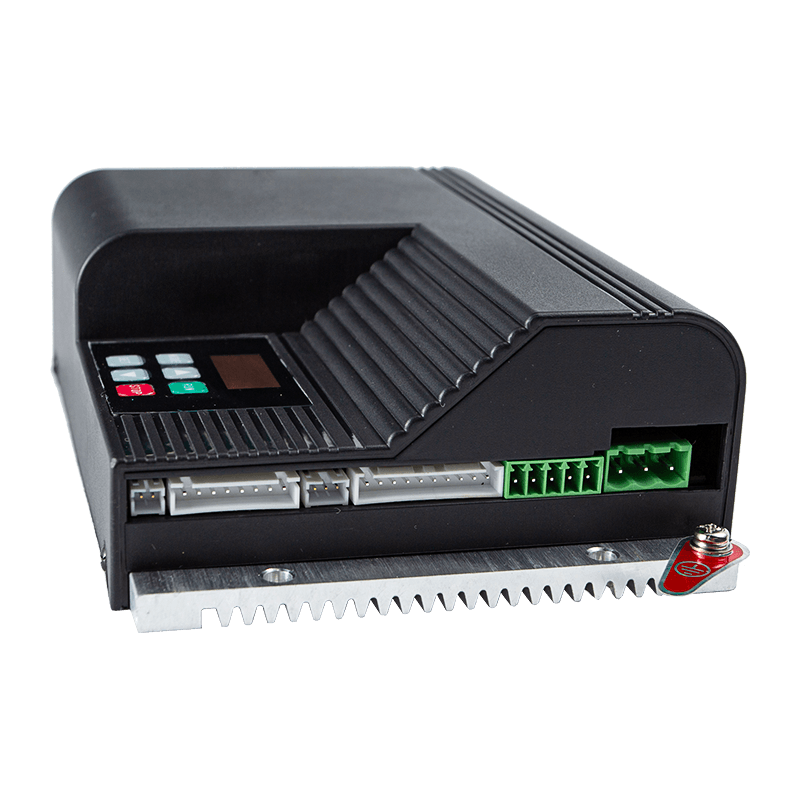

Komplexné monitorovanie: Obsahuje digitálny displej, ktorý sleduje výstupnú rýchlosť, prúd, napätie na prípojnici, polohu dverí a celkový čas chodu.
Uvedenie do prevádzky jedným dotykom: Zahŕňa automatickú funkciu „ladenia jedným tlačidlom“ (A-c), ktorá meria šírku dverí a testuje počiatočnú polohu.
Rozsiahla parametrizácia:
Krivky dverí (skupiny O a C): Umožňuje jemné doladenie štyroch rôznych rýchlostných stupňov, vrátane špecifických vzdialeností nárazníkov, rýchlosti zrýchlenia a spomalenia pre cykly otvárania a zatvárania.
Parametre technika (skupina F): Riadi páry pólov motora, vedenia kódovača a funkcie reléových výstupov.
Flexibilné I/O: Vybavené ôsmimi digitálnymi vstupmi (pre signály ako požiarne poplachy, bezpečnostné senzory a príkazy dverí) a tromi reléovými výstupmi pre stavové alebo poruchové poplachy.
Pokročilá logika: Podporuje úrovňové aj hranové prepínanie signálových režimov brány a zahŕňa nastaviteľné časy rozhodovania pre blokovanie dverí.
Aplikácie
Primárna aplikácia: Riadenie prevádzky posuvných výťahových/výťahových dverí.
Špecializované režimy: Zahŕňa demo režim (F1.4) pre nepretržité testovacie cyklovanie mechanizmu dverí.
Integrované systémy: Podporuje TTL komunikáciu na kopírovanie dát a externé nastavenie/ladenie parametrov.
Parametre výkonu produktu
| Vstupné napätie | 176–264 VAC, 50/60 Hz |
| Kompatibilita motora | Podporuje ovládateľný 24V DC bezkomutátorový motor alebo servomotor; maximálny výstupný prúd 7,5A; maximálny výstupný výkon 150W |
| Napájanie | Integrovaný spínaný zdroj 24V |
| Komunikácia | Vybavený komunikačnou sieťovou funkciou RS-485 |
| Vstupné signály | Otvoriť, Zatvoriť, Ochrana proti privretiu/požiaru, Príchod, Tepelná ochrana motora |
| Výstupné reléové signály | Dosiahnutá otvorená poloha, dosiahnutá zatvorená poloha, alarm poruchy |
| Rozsah použitia | Exportujte výťahové dvere, vilové výťahové dvere a špeciálne prispôsobené systémy pohonu dverí $ $ |
