Popis produktu

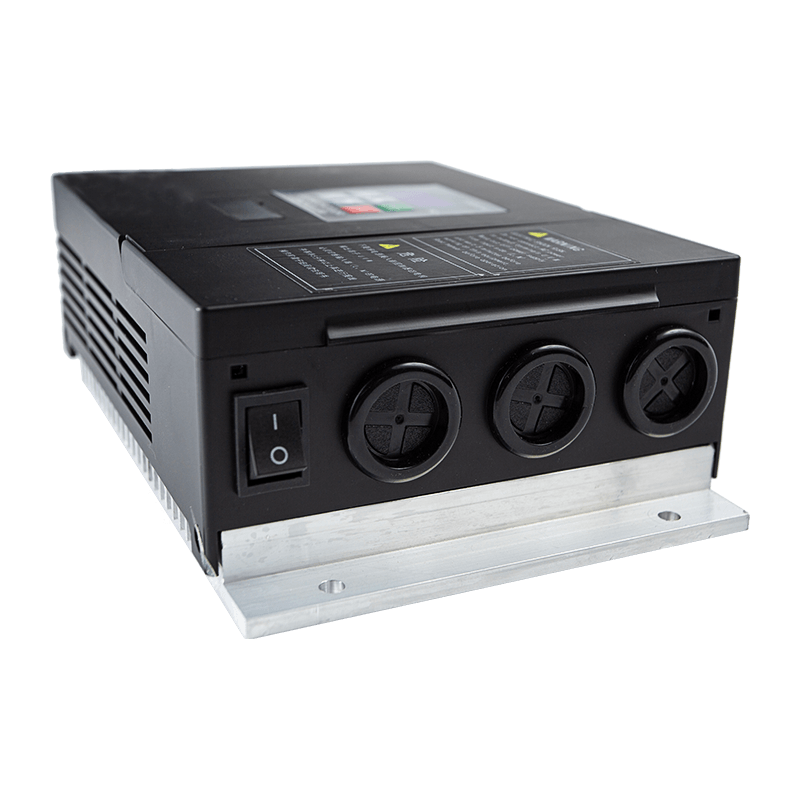

Typ zariadenia: Toto je menič s premenlivou frekvenciou špeciálne navrhnutý ako asynchrónny ovládač AC dverí výťahu.
Systémové rozhranie: Obsahuje digitálnu klávesnicu s displejom na navigáciu, úpravu parametrov (typy „p“, „n“ a „d“) a monitorovanie.

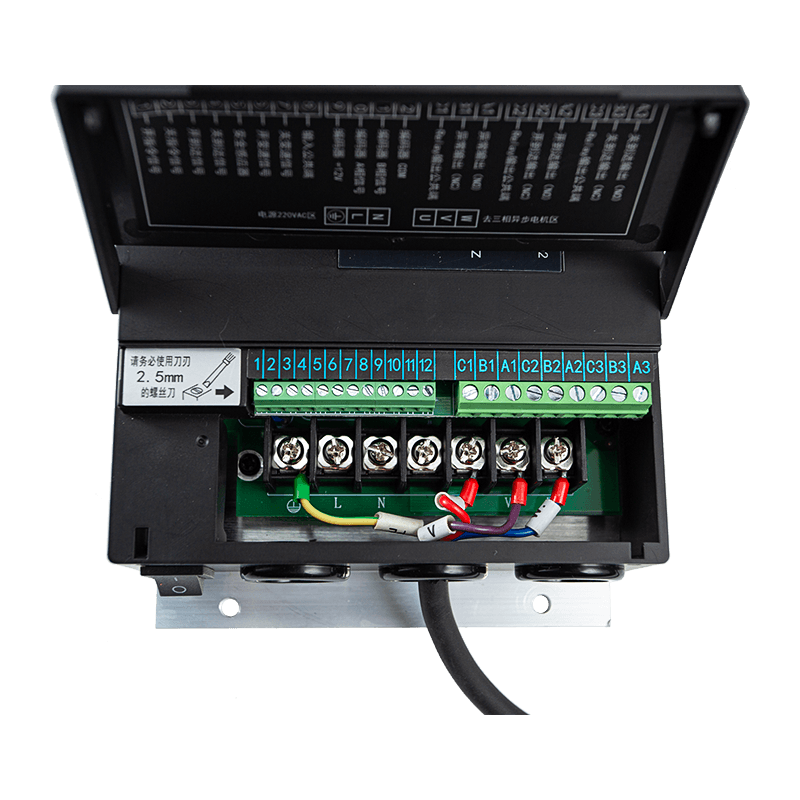

Napájanie a konektivita: Jednotka používa jednofázové napájanie a obsahuje svorky na pripojenie motora, vstupné signály (otvoriť/zatvoriť/obmedziť) a chybové výstupy.
Aplikácie
Primárne použitie: Ovládanie cyklov otvárania a zatvárania výťahových/výťahových dverí.
Prevádzkové režimy: Podporuje niekoľko špecializovaných prevádzkových režimov, vrátane:
- Režimy kódovača a kruhového kódovača.
- 4-polohový prepínač a 4-polohové kruhové režimy prepínača.
- Komunikačný režim cez RS-485 pre integrované riadenie systému.
- Manuálny režim pre testovanie a nastavenie.
Kľúčové vlastnosti
Prispôsobiteľné krivky dverí: Používatelia môžu jemne vyladiť pohyb dverí nastavením parametrov pre zrýchlenie, spomalenie a frekvenciu v rôznych fázach cyklu otvárania/zatvárania.
Programovateľné ovládanie krútiaceho momentu: Zahŕňa úroveň zvýšenia jednosmerného krútiaceho momentu (P05) a špecifické nastavenia udržiavacieho prúdu (d40, d41) na udržanie polohy dverí po úplnom otvorení alebo zatvorení.
Flexibilná logika riadenia: Regulátor umožňuje výber logiky vstupného signálu (normálne otvorený alebo normálne zatvorený) a ponúka viacero režimov ovládania (klávesnica, terminál alebo komunikácia).
Monitorovanie v reálnom čase: Systém monitoruje a zobrazuje širokú škálu údajov vrátane výstupnej frekvencie, prúdu, polohy dverí, šírky dverí (impulzy) a celkových časov chodu.
Zabezpečenie: K dispozícii je funkcia ochrany heslom (P41), ktorá uzamkne parametre a zabráni náhodným alebo neoprávneným zmenám.
Výhody
Presnosť a plynulosť: Poskytnutím až šiestich rôznych časov zrýchlenia/spomalenia pre otváranie aj zatváranie zabezpečuje ovládač hladký mechanický chod a vysokokvalitnú krivku chodu.
Komplexná ochrana: Pohon obsahuje integrované poistky proti nadprúdu, prepätiu, podpätiu a preťaženiu, ktoré chránia regulátor aj motor pred poškodením.
Zjednodušené odstraňovanie problémov: Rozsiahly zoznam chybových kódov (napr. SC1 pre nadprúd, Er1 pre poruchu impulzu kódovača) umožňuje technikom rýchlo diagnostikovať a opraviť chyby.
Pripravené na použitie: Jednotky sa dodávajú s továrenským automatickým ladením impulzov šírky dverí a funkčných parametrov, čo umožňuje okamžitú základnú prevádzku.
Parametre výkonu produktu
| Vstupné napätie | 176–264 VAC, 50/60 Hz |

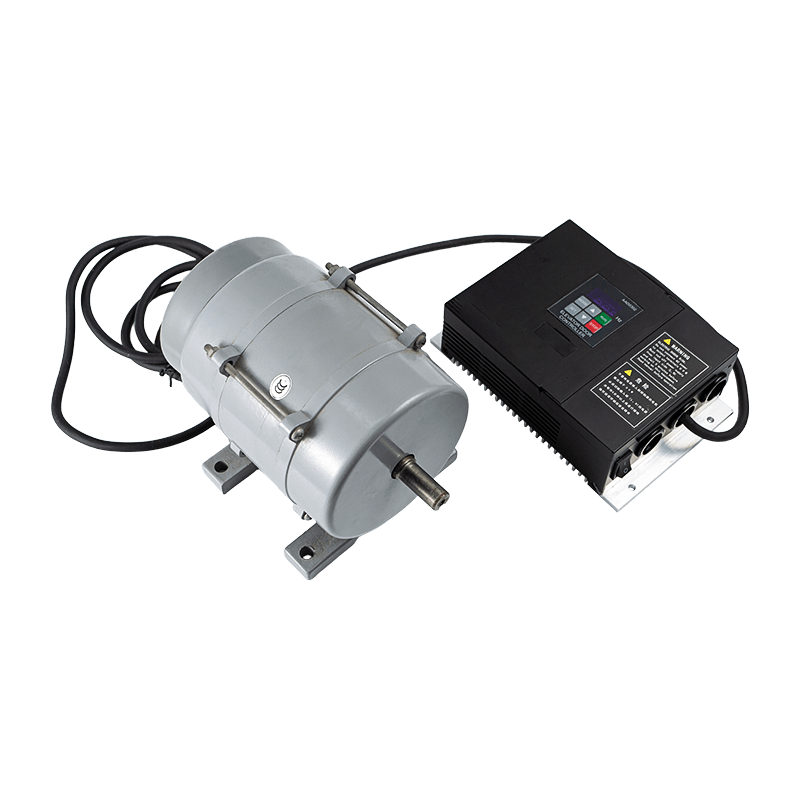

| Kompatibilita motora | Podporuje vysokonapäťové servomotory alebo vysokonapäťové asynchrónne motory; maximálny výstupný prúd 3A, maximálny výstupný výkon 500W |
| Vstupné signály | Otvoriť, Zatvoriť, Ochrana proti privretiu/požiaru, Dosiahnutá poloha, Tepelná ochrana motora |
| Výstupné reléové signály | Dosiahnutá otvorená poloha, dosiahnutá zatvorená poloha, alarm poruchy |
| Rozsah použitia | Kompatibilné s modelom Panasonic AAD03020 |
