Popis produktu

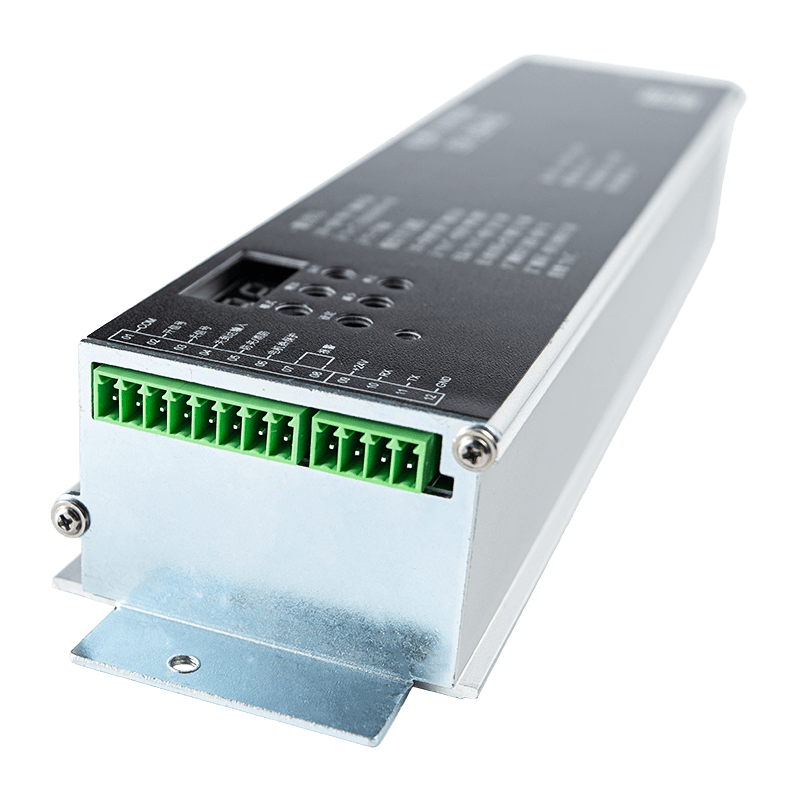

Model: AIG-150E-02 je bezkefkový jednosmerný ovládač špeciálne navrhnutý pre výťahové dvere.
Napájanie a vstup: Funguje na jednofázovom vstupe 220 V pomocou trojvodičového (telekomunikačného) zapojenia.
Systémová kompatibilita: Je navrhnutý pre prácu s bezkomutátorovými jednosmernými motormi, konkrétne s modelom MT02-WS-100W.
Aplikácie
Primárne použitie: Zariadenie slúži ako ovládač posuvných dverí.
Špecifické nastavenia: Systém obsahuje konfigurácie pre špecifické typy dverí, ako sú lekárske brány (synchrónne s kódovačom aj bezkartáčové verzie s jednosmerným prúdom).
Prostredie: Kompatibilné motory ako MT01-YC-43W sú dimenzované na prevádzkové teploty medzi -20 °C a 50 °C.
Kľúčové vlastnosti

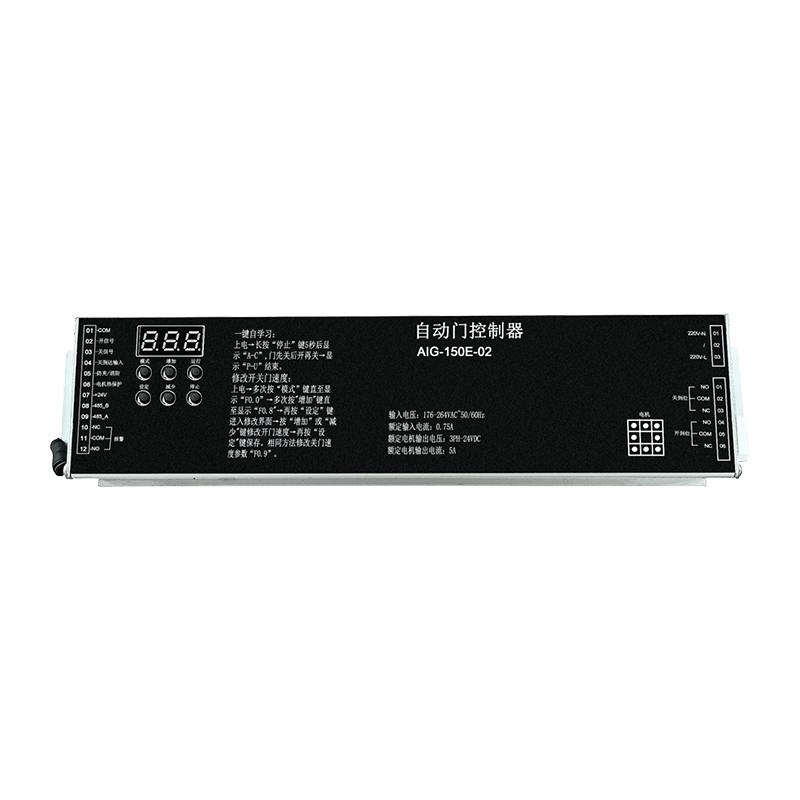

Monitorovanie stavu: Digitálny trubicový displej poskytuje spätnú väzbu o prevádzkovom stave v reálnom čase, ako je automatické meranie šírky dverí (A_c), normálne otváranie (Uoo) a zatváranie (Uco).
Prispôsobiteľné parametre:
Užívateľské parametre (séria P): Umožňuje nastavenie rýchlosti otvárania/zatvárania, oneskorenia automatického zatvárania a krútiaceho momentu proti privretiu.
Parametre technika (séria F): Poskytuje hlbšiu kontrolu nad pármi pólov motora, redukčnými pomermi a pokročilými nastaveniami rýchlostného krúžku KP/KI pre plynulé zrýchľovanie a spomaľovanie.
Riadenie krútiaceho momentu: Ovládač riadi rôzne fázy krútiaceho momentu vrátane počiatočného krútiaceho momentu, krútiaceho momentu proti privretiu a prídržného krútiaceho momentu, keď sú dvere na svojom mieste.
Prevádzkové režimy: Podporuje primárne a sekundárne modely, núdzové režimy batérie a skúšobný režim starnutia na testovanie,
Výhody a bezpečnostné funkcie
Bezpečnostné ochrany: Ovládač obsahuje integrovanú detekciu blokovania (nastaviteľná citlivosť) na identifikáciu, keď je dráha dverí prekážkou.
Diagnostické nástroje: Komplexný systém odstraňovania problémov identifikuje špecifické poruchy, ako je porucha kódovača/Hall (E02), prepätie (E05) a preťaženie motora (E18).
Prevádzková integrita: Na zaistenie bezpečnosti si systém vyžaduje profesionálnu inštaláciu, prísne uzemnenie uzemňovacieho vodiča a použitie tienených káblov pre kódovače, aby sa zabránilo rušeniu.
Funkcie údržby: Ovládač sleduje nahromadené pracovné hodiny a umožňuje „obnovu parametrov“ na resetovanie zariadenia na predvolené výrobné nastavenia pre konkrétne typy brán.
Parametre výkonu produktu
| Vstupné napätie | 176–264 VAC, 50/60 Hz |
| Kompatibilita motora | Podporuje vysokonapäťové servomotory alebo vysokonapäťové asynchrónne motory; maximálny výstupný prúd: 3A; maximálny výstupný výkon: 500W |
| Vstupné signály | Otvoriť, Zatvoriť, Ochrana proti privretiu/požiaru, Príchod, Tepelná ochrana motora |
| Výstupné reléové signály | Dosiahnutá otvorená poloha, dosiahnutá zatvorená poloha, alarm poruchy |
| Komunikačné rozhranie | Jeden sériový komunikačný port, pripojiteľný k externej dotykovej obrazovke alebo ladiacemu panelu |
| Rozsah použitia | Vhodné pre všeobecné synchrónne pohony výťahových dverí a všeobecné asynchrónne pohony výťahových dverí $ $ |
