Popis produktu a aplikácie
Cieľová aplikácia: Tento ovládač je špeciálne navrhnutý pre automatizovanú prevádzku dverí obrábacích strojov.
Typ systému: Jedná sa o jednosmerný bezkomutátorový regulátor, ktorý využíva plne uzavreté priestorové vektorové riadenie PWM na riadenie pohybu motora.

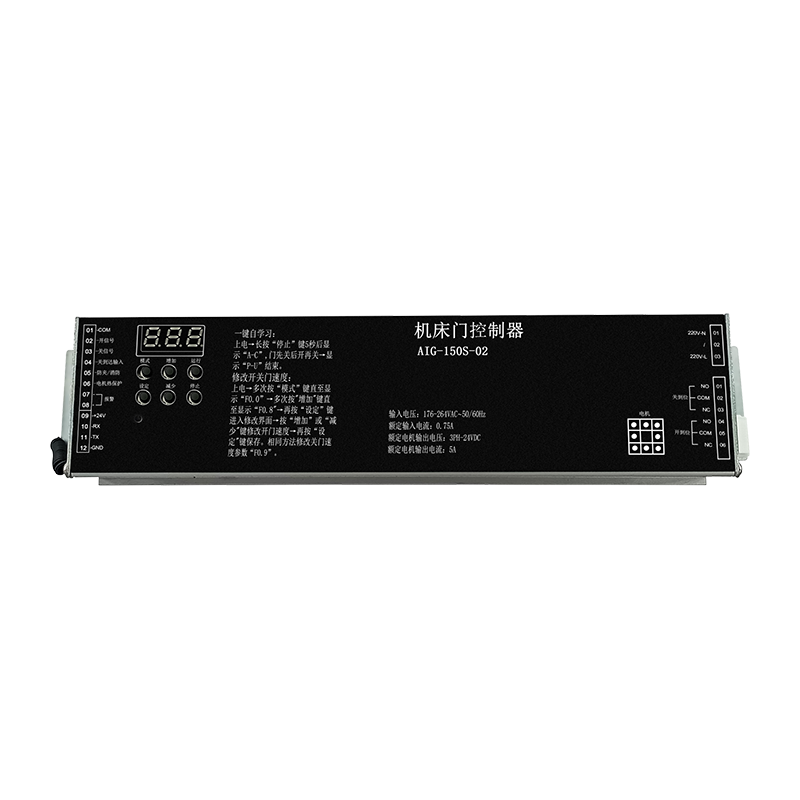

Fyzický profil: Jednotka je kompaktná s rozmermi 261 x 64 x 41 mm (DxŠxV).
Kľúčové vlastnosti
Ladenie jedným tlačidlom: Systém obsahuje zjednodušenú funkciu samoučenia „A-c“, ktorá automaticky meria pohyb dverí a identifikuje počiatočný uhol motora.
Komplexné ovládacie rozhranie: Digitálna klávesnica umožňuje používateľom prepínať medzi režimami, monitorovať údaje v reálnom čase (rýchlosť a prúd) a upravovať parametre funkcií.
Viacúrovňové prevádzkové krivky:
Otváranie (O) a zatváranie © Groups: Podporuje štyri rôzne úrovne rýchlosti (Lv1–Lv4) s prispôsobiteľnými nastaveniami pre zrýchlenie, spomalenie, „trhnutie“ (hladkosť) a vzdialenosti tlmenia.
Konfigurovateľné I/O:
Vstupy: Podporuje externé signály pre príkazy na otvorenie/zatvorenie, koncové spínače a vstupy bezpečnostného/požiarneho spojenia.
Reléové výstupy: Obsahuje tri relé, ktoré možno naprogramovať na 15 rôznych funkcií, ako je signalizácia úplného otvorenia/zatvorenia dverí alebo indikácia poruchy ovládača.
Monitorovanie v reálnom čase (N parametrov): Sleduje technické údaje vrátane napätia DC zbernice, aktuálnej polohy kodéra, celkového času chodu a počtu cyklov dverí (až do miliónov cyklov).
Výhody a bezpečnostné funkcie
Presnosť a spoľahlivosť: Použitie tienených káblov snímača a riadenia s uzavretou slučkou zaisťuje presné polohovanie dverí a zabraňuje „utekaniu“ motorov počas prevádzky.
Bezpečnostné ochrany:
Anti-Pinch Logic: Zahŕňa programovateľné „mŕtve zóny“ a časy detekcie zaseknutia, aby sa zabránilo zraneniu alebo poškodeniu zariadenia.
Environmentálna a elektrická ochrana: Obsahuje prepäťovú ochranu indukovanú bleskom a tepelnú ochranu motora (cez DI6 alebo DI5).
Pokročilá diagnostika: Riadiaca jednotka ukladá posledné štyri chyby (napr. E-01 pre nadprúd, E-02 pre poruchu kódovača) na uľahčenie rýchleho riešenia problémov.
Stabilita: Zahŕňa vstavanú ochranu proti prepätiu, podpätiu, zastaveniu motora a spätnej rotácii.
Výkonové špecifikácie produktu
| Vstupné napätie | 176–264 VAC, 50/60 Hz |
| Ovládateľný 24V DC bezkomutátorový motor alebo servomotor, maximálny výstupný prúd 7,5 A, maximálny výstupný výkon 150 W 24V vypínač |
| Vybavený komunikačnou sieťovou funkciou RS-485 |
| Vstupné signály | otvorenie, zatvorenie, ochrana proti privretiu/požiaru, príchod, ochrana proti prehriatiu motora |
| Výstupné signály relé | otvorená poloha, zatvorená poloha, chyba |
| Použiteľný rozsah | dvierka obrábacích strojov, špeciálne prispôsobené funkčné dvierka atď. |
