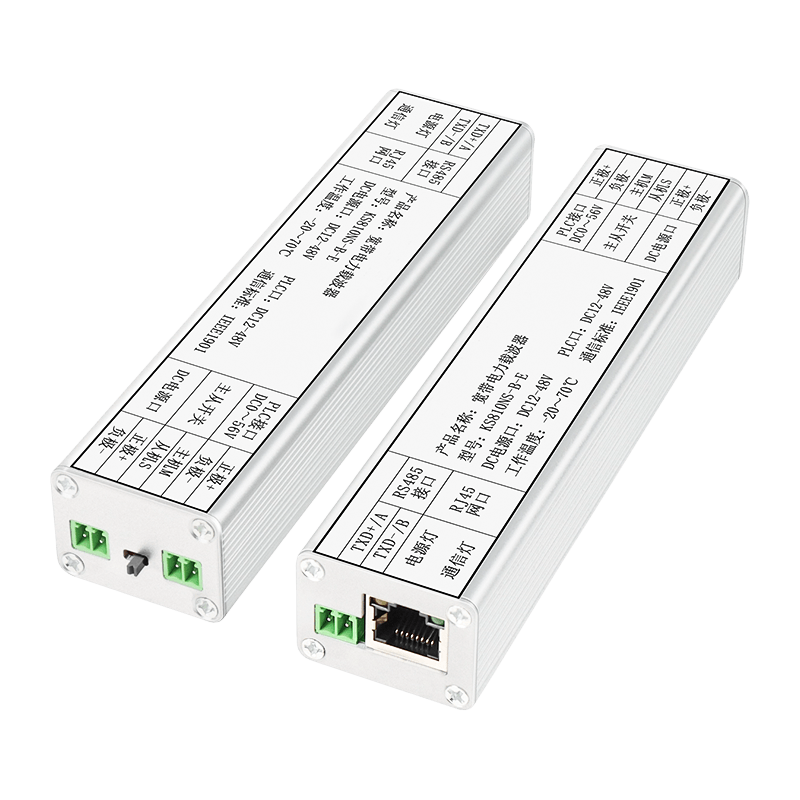

KS810NS

Jednosmerná širokopásmová komunikácia po elektrickej sieti

  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti
  • Jednosmerná širokopásmová komunikácia po elektrickej sieti

Nosný modul KS810N je rozdelený na typ DC KS810NS a všeobecný typ KS810NT,podporuje topologickú štruktúru zbernice, hviezdy, stromu a hybridnej siete.

DC typ KS810NS je vhodný pre nosnú komunikáciu DC12-48V na elektrických vedeniach,podľa elektrického vedenia so záťažou je rozdelené na dva typy vedenia, so záťažou a bez záťaže.

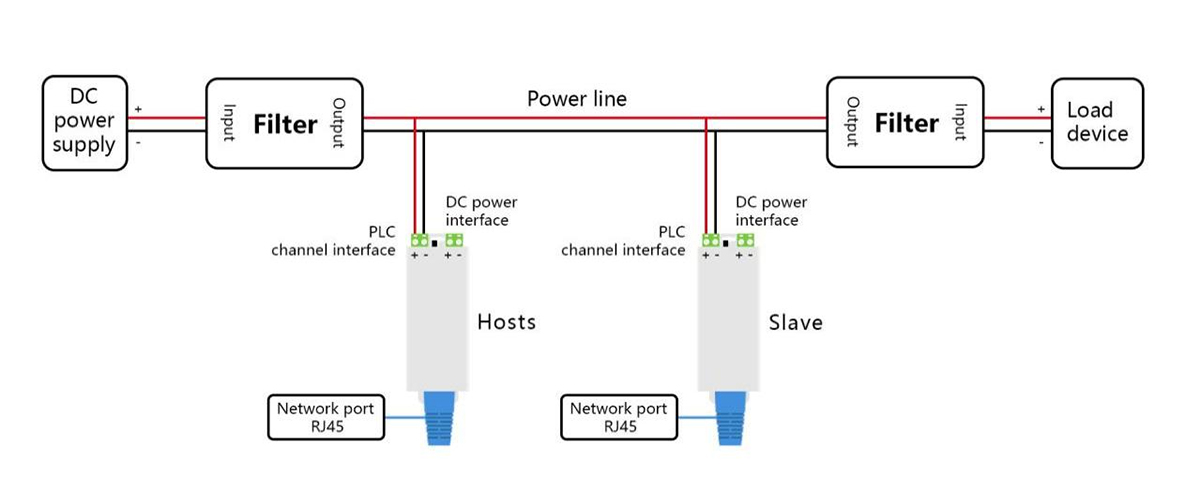

1. Napájacie vedenie DC typu KS810NS so záťažou,treba použiť s filtrom.Port napájacieho zdroja je zavesený a nepripojený,port kanálu PLC je pripojený paralelne k napájaciemu vedeniu jednosmerného prúdu,dávajte pozor na rozlíšenie medzi kladným a záporným pólom.Referenčná schéma zapojenia:

Obrázok 1

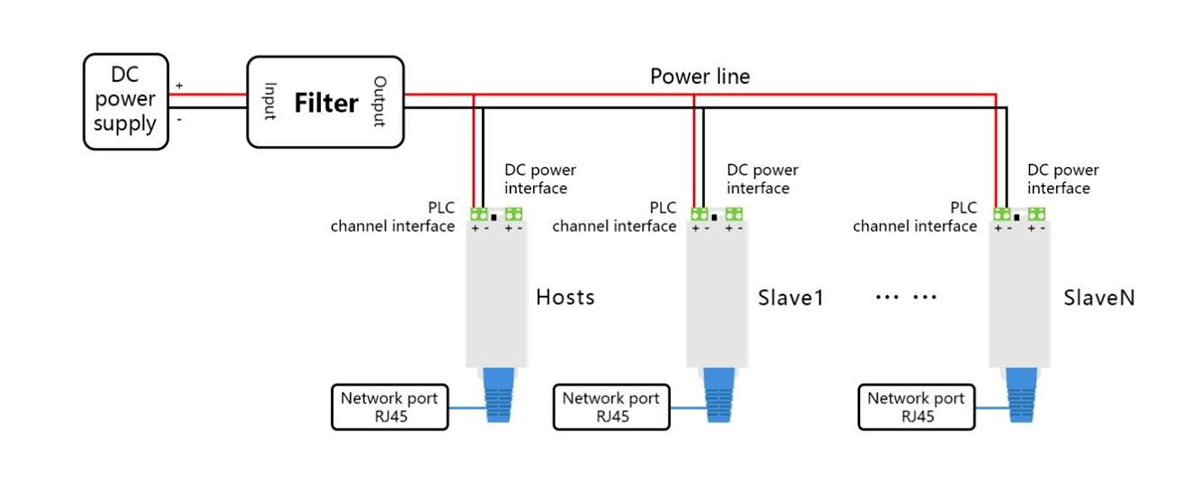

2. DC typ KS810NS napájacie vedenia bez záťaže idú po vyhradených linkách,napájací port nosiča na strane napájacieho zdroja je pripojený k napájaciemu zdroju DC12-48V,iný port napájacieho zdroja nosiča je zavesený a nepripojený,kanálové porty všetkých nosičov sú pripojené paralelne k jednosmernému napájaciemu vedeniu,pozor na rozlíšenie medzi kladným a záporným pólom.

Obrázok 2

Technické údaje

Klasifikácia

Technické ukazovatele

Napájanie

DC 12-48V

Signálový port PLC

Typ NS: DC12-48V

Typ NT: AC 0-220V alebo DC 0-400V

Akékoľvek dvojžilové káble, elektrické vedenie, klzný kontaktný kábel, klzné káble

Typ modulácie

typ modulácie OFDM

Nosná frekvencia

2~28 MHz

Šírka pásma Ethernet

Samoprispôsobenie 10 M/100 Mb/s

Prenosová vzdialenosť

Bežné elektrické vedenie je 500 metrov, koaxiálny kábel 2 kilometre, relé triedy 10 do 3-5 kilometrov

RS485

Podpora dohody Modbus RTU, konfigurovateľná prenosová rýchlosť 1200~115200bps

Oneskorenie údajov

Do 10 ms

Pravdepodobnosť straty paketov

Menej ako 0,1 ‰

Celková spotreba energie

≤ 3 W

Štandardná dohoda

TCP/IP,UDP,Profinet,Home Plug,Home PlugAV,Modbus-TCP,

IEEE 802.3,IEEE 802.3U,IEEE 802.3ab,IEEE 1905.1,

IEEE 1900,IEEE 1901 atď

Spôsob šifrovania

AES-128bit

Multicast

Podpora protokolov multicast IGMP, maximálny počet uzlov je 128

Vonkajšie rozmery

Veľkosť: 160*35*26mm (D*Š*V)

Hmotnosť: 250g

Inštalácia: Háčik na uši

Environmentálna požiadavka

Prevádzková teplota:-40℃~85℃

Prevádzková vlhkosť: 20% - 95% (bez kondenzácie)

Skladovacia teplota:-40℃~85℃

Pracovný čas

Priemyselná kvalita, podporuje 7*24-hodinovú prácu za každého počasia
