Vlastnosti
● Pomocou čipu snímača prietoku mikroelektromechanického systému (MEMS), obtokového bočníka a elektromagnetického proporcionálneho ventilu.
● Elektromagnetické proporcionálne ventily sa vyznačujú dlhou životnosťou a vysokou citlivosťou.
● Stabilita nulového bodu snímača.
● Má vysokú presnosť a dobrú opakovateľnosť v rámci svojho meracieho rozsahu.
● Rýchla doba odozvy.
● Štandardné mechanické rozhranie, jednoduchá inštalácia.
● Komunikačný výstup RS485, štandardný protokol MODBUS RTU.
● LCD zobrazuje okamžité a kumulatívne prietoky, čím poskytuje jasný a intuitívny zážitok z čítania. Prietok je možné ovládať pomocou tlačidla a riadený prietok a prietok v reálnom čase sa priamo zobrazuje na LCD obrazovke.
● Štandardná konfigurácia zahŕňa ovládanie vstupu/výstupu 4-20 mA.
● Prispôsobiteľné ovládanie vstupu/výstupu 0-5V alebo 0-10V
Predstavenie produktu

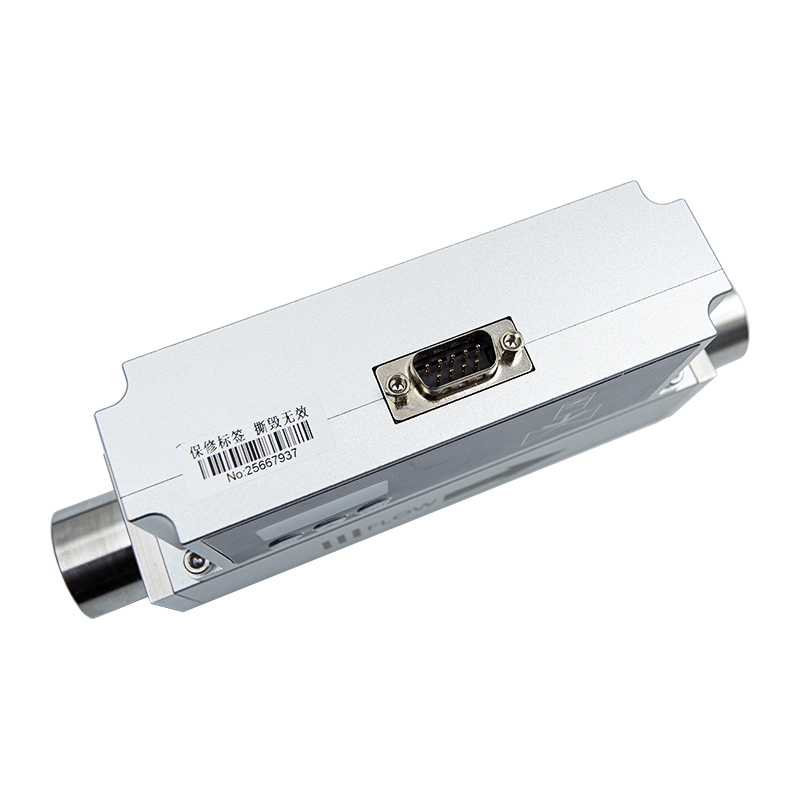

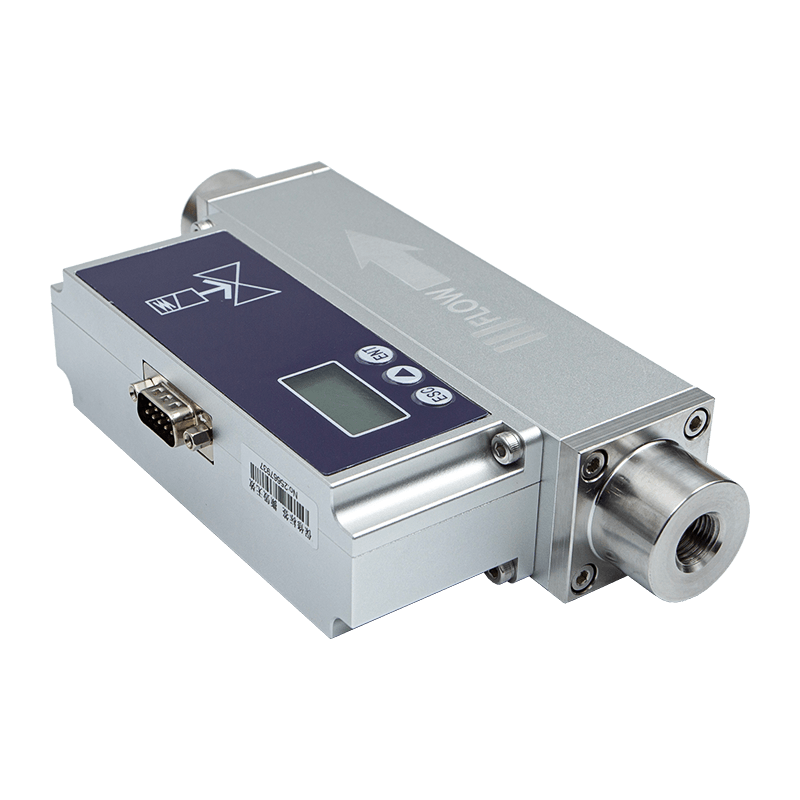

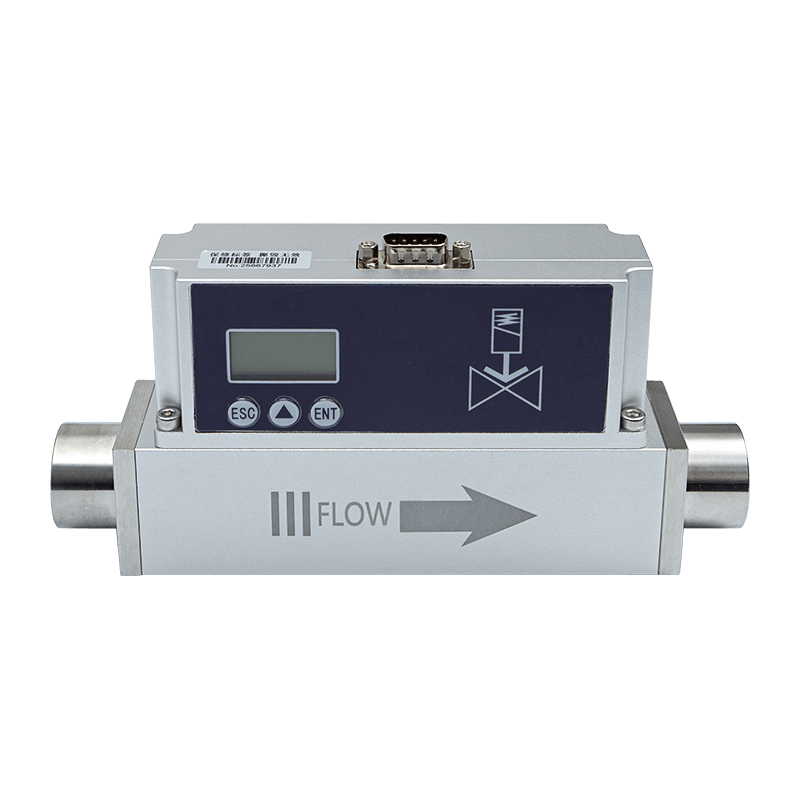

Tepelný hmotnostný prietokomer plynu riadený proporcionálnym ventilom AI-FC je tepelný snímač prietoku plynu s proporcionálnym riadením prietoku ventilom navrhnutý a vyvinutý pomocou čipu na snímanie prietoku pokročilého mikroelektromechanického systému (MEMS). Kombinuje technológiu digitálneho spracovania signálu a algoritmy riadenia prietoku na dosiahnutie presného riadenia a inteligentného spracovania prietoku rôznych plynov.
Proporcionálne ventilom riadené prietokomery sa vyznačujú vysokou presnosťou a silnými schopnosťami proti rušeniu. Obtoková kvapalina v rozvádzači je v stave laminárneho prúdenia, vďaka čomu je meranie a regulácia stabilnejšia a presnejšia, vďaka čomu je vhodná na meranie a riadenie procesov rôznych čistých plynov s malým prietokom.
Technické parametre
| pracovný zdroj energie | DC 24V/12W |
| Presnosť (%) | Presnosť riadenia: ±1,0% SP, Presnosť merania: 1% fs |
| Pomer kontrolného a meracieho rozsahu | 1:100 |
| Typ ventilu | Normálne uzavretý typ |
| Prevádzková teplota | -10 ~ 55 ℃ |
| vlhkosť | <95% RH (bez námrazy, bez ľadu, bez kondenzácie) |
| Špecifikácie prietoku | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Rozsah pracovného tlaku | Meranie: 0-1,5MPa Kontrola: 10SCCM-30SPLM Tlak: 0,1-1,0 MPa 100 SPLM tlak: 0,1-0,65 MPa 300SPLM Tlak: 0,1-0,5MPa |
| Typický čas odozvy kontroly | Menej ako 1,5 sekundy (T90) |
| Zmerajte čas odozvy | <50 ms |
| Výstupná metóda | 4-20mA (1-5V), 0-5V a 0-10V je možné prispôsobiť. |
| Komunikačné metódy | RS485 (protokol Modbus RS485) |
| Spôsob kontroly | Ovládanie pomocou tlačidiel, Modbus, 4-20mA (1-5V), 0-5V a 0-10V je možné prispôsobiť. |
| Mechanické pripojenie | vnútorné závity G1/4, PT1/2; ostatné vlákna je možné prispôsobiť. |
| Úroveň ochrany | IP40 |
boli namerané pri 25 ℃, 101,32 kPa a v suchom vzduchu.
Ďalšie funkcie
| Voliteľné štandardné teplotné podmienky | 0°, 20°, 25°, nastaviteľné užívateľom, predvolená hodnota je 25° |
| Voliteľný druh plynu | Vzduch, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normálny rozdiel prevádzkového tlaku | 0,1-0,8 MPa, prietok <= 30 SLM 0,1 MPA-0,6 MPA 30SLM < Špecifikácia prietoku <= 100SLM 0,1MPa -0,4MPa 100SLM < Špecifikácia prietoku < 300SLM |
| Netradičný rozdiel pracovného tlaku | K dispozícii je prispôsobená konzultácia |
